Как мы за 4 часа оцифровали дом-музей Корнея Чуковского: 70 сканов, 4 500 фото и облака точек для реставрации
Кратко о проекте

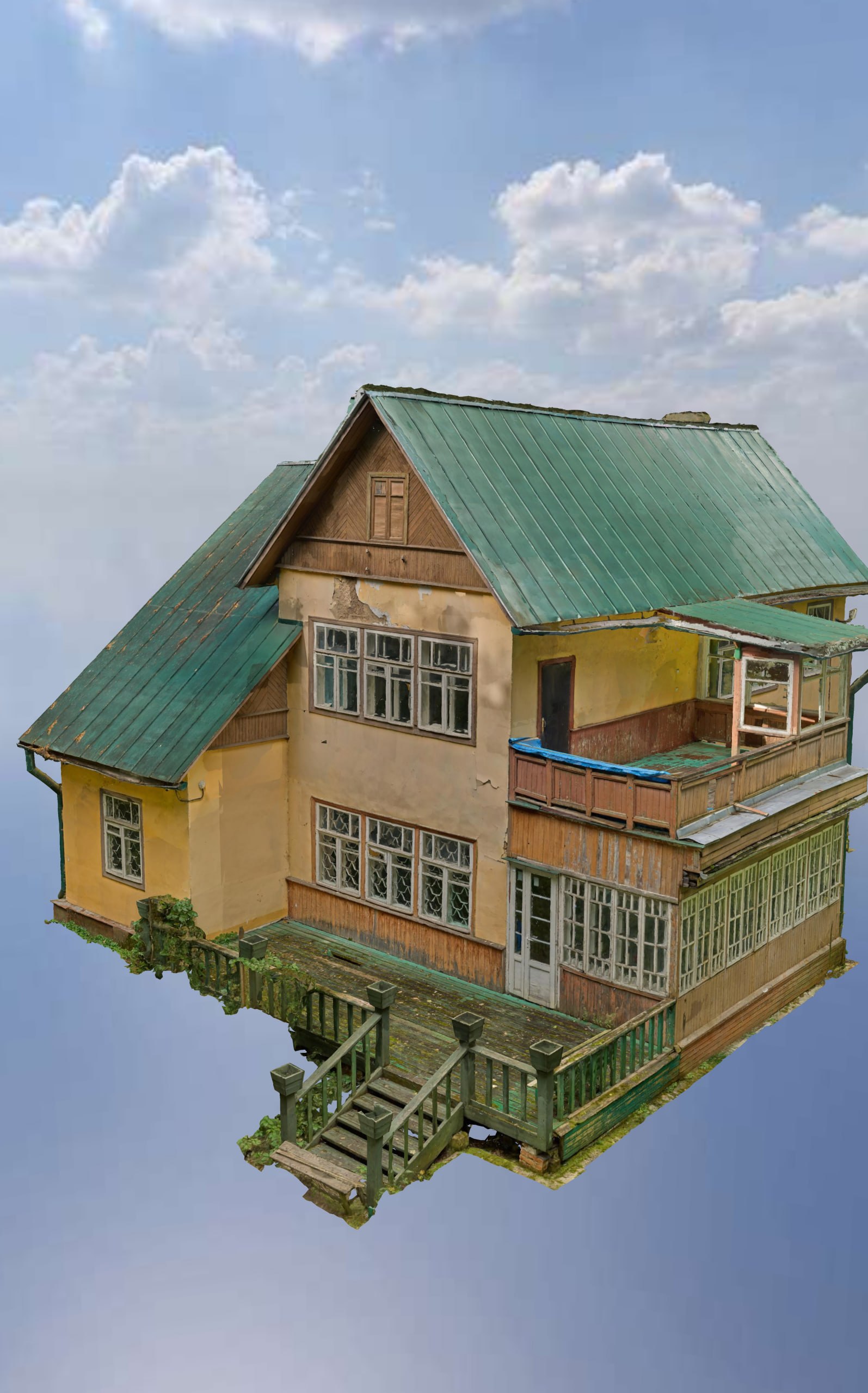

Выполнена оцифровка дома-музея Корнея Чуковского в Переделкино для задач реставрации. За 4 часа полевых работ собрано 70 сканов и 4 500 фотографий, на основе которых построены облака точек и ортофотопланы фасадов и кровли. Результаты переданы заказчику.
Технические данные
- Сканерных станций
- 20
- Фотографий
- 4 500
- Сканер
- FARO Focus M70
- Камера
- Sony A7RM4
- Дрон
- не использовался дрон изза запрета полётов
- Обработка
- Trimble RealWorks, Agisoft Metashape, Autodesk ReCap, RealityScan
- Объём данных
- выходной материал 5 гб облако 100мб ортофото рабочие данные вместе с проектами и исходниками 800Гб
Паспорт проекта
- Объект
- Дом-музей Корнея Чуковского
- Адрес
- Москва, пос. Переделкино, ул. Серафимовича, д. 3
- Тип работ
- Лазерное сканирование и фотограмметрия для реставрации
- Время на объекте
- 4 часа
- Оборудование
- FARO Focus M70, Sony A7RM4
- Результат
- Облака точек, ортофотопланы фасадов и кровли
Задача

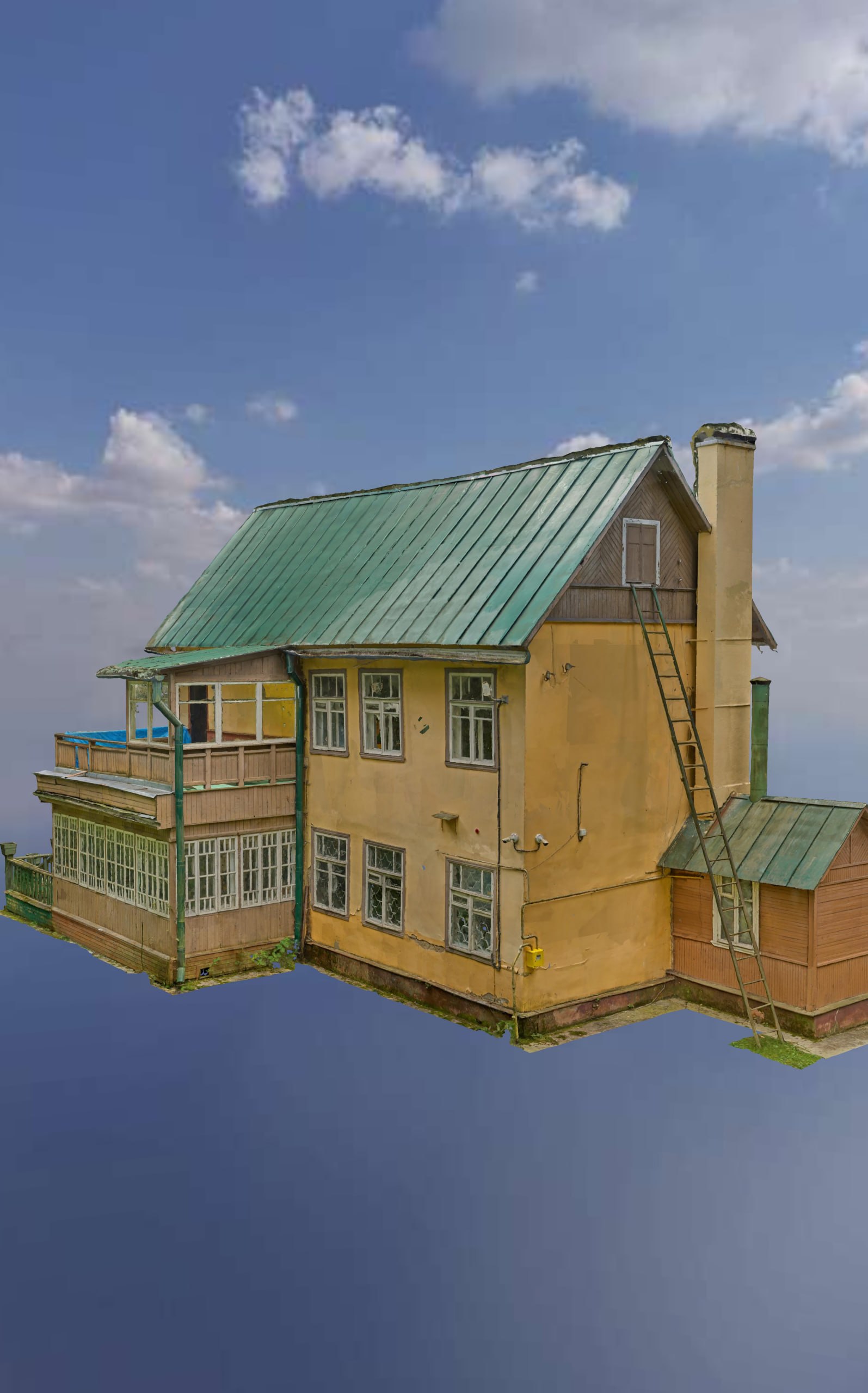

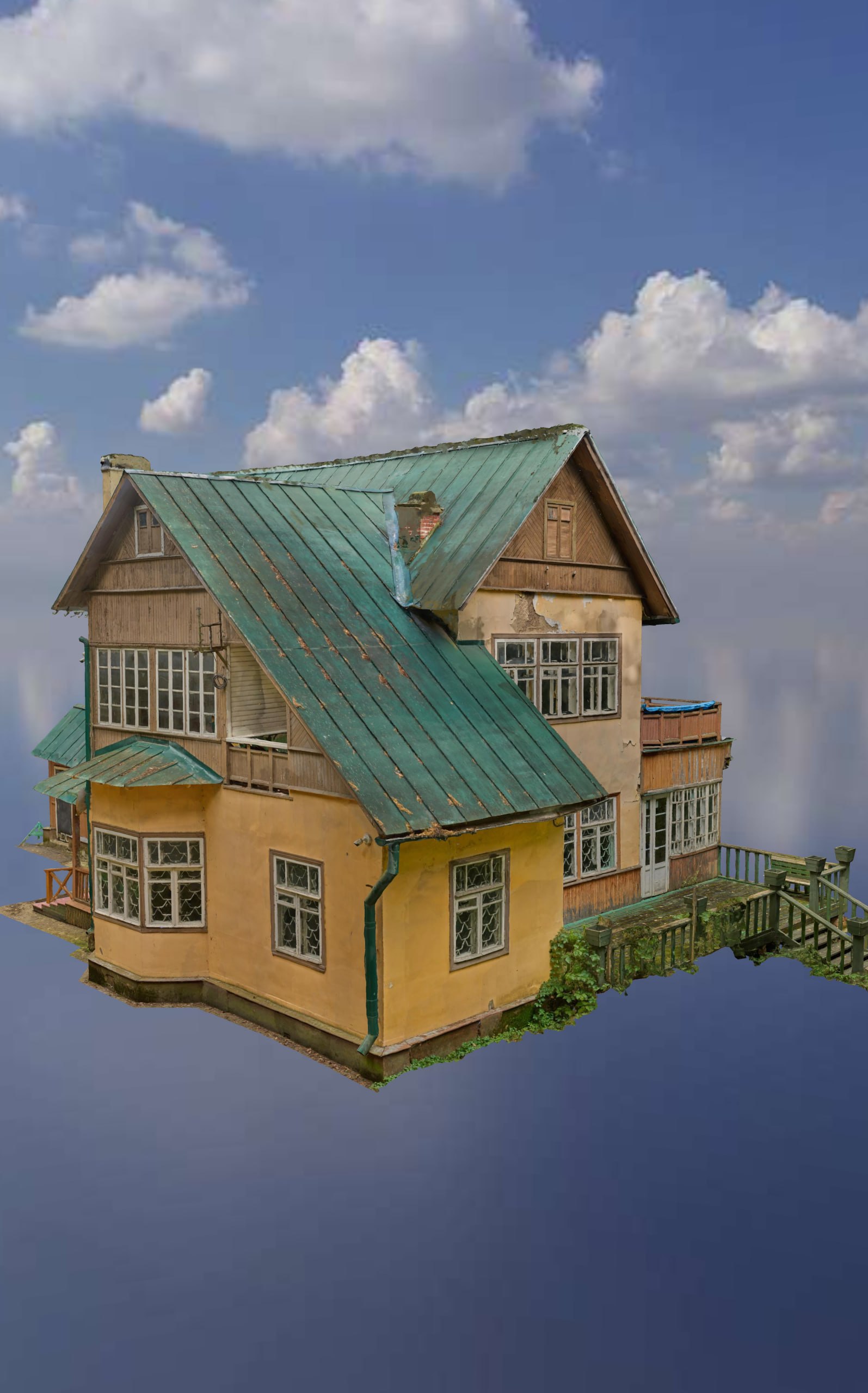

Съёмка дома выполнялась для реставрации. По итогам работ заказчику были переданы ортофотопланы фасадов и кровли, а также облака точек снаружи и внутри.
Историческая справка
Дом-музей Корнея Чуковского — жёлтый двухэтажный деревянный дом, построенный в середине 1930-х годов. Он расположен в Переделкино по адресу: Москва, пос. Переделкино, ул. Серафимовича, д. 3, и представляет собой типичный образец загородной резиденции того периода. Корней Чуковский проживал здесь с 1938 года до своей смерти в 1969 году. После его кончины дочь Лидия и внучка Елена сохранили интерьер и стали первыми экскурсоводами мемориальной экспозиции. В 1994 году было принято официальное решение о создании дома-музея, открытие состоялось в июне 1996 года. Первым руководителем учреждения стал звукоархивист и литературовед Лев Шилов. Дом долгое время оставался под управлением Литературного фонда (бывшего Литфонда СССР), а в этом году передаётся в управление Государственного музея истории российской литературы им. В.И. Даля (Гослитмузея). Здание выдержало два ремонта: в 2004 году укрепили фундамент, поставив дом на бетонное «кольцо», заменили крышу и исключили протечки. Недавно дом поставили под охрану Росгвардии, а несколько недель назад установили камеры видеонаблюдения. Интерьер воссоздаёт обстановку последних лет жизни писателя: экспозиция включает фотографии, графические работы, живописные полотна и книжное собрание, демонстрирует связи Чуковского с Ильёй Репиным, Александром Блоком, Владимиром Маяковским, Леонидом Андреевым, Борисом Григорьевым и Александром Солженицыным. В
Сложность и выбор метода
Основная работа была проведена по фотограмметрии. Сканирование внутри и снаружи без цвета сокращает время, но главная сложность — плотная растительность вокруг дома. На втором видео понятно, сколько деревьев вокруг, и выход тут только один — снимать с ручного монопода. С дроном было бы легче, конечно, но дрон недоступен из-за запрета полётов.
Обработка данных
Облака точек и ортофотопланы создавались в Agisoft Metashape, RealityScan, Trimble RealWorks и Autodesk ReCap. Выходной материал — 5 Гб облако и 100 Мб ортофото. Рабочие данные вместе с проектами и исходниками заняли 800 Гб.
