Лазерное сканирование и фотограмметрия Кажимского чугунолитейного завода
Съёмка полуразрушенного памятника XVIII века в Коми: два объекта за один день в условиях короткого светового дня и снега с дождём.
Кратко о проекте
Выполнены лазерное сканирование и фотограмметрия Кажимского чугунолитейного завода — объекта культурного наследия Республики Коми. За один день отсняты два объекта, получены облака точек и ортофотопланы, на основе которых архитектор-реставратор подготовил чертежи для консервации памятника.
Технические данные
- Фотографий
- 4 320
- Камера
- Sony A7RM4
- Дрон
- DJI Mavic 2 Pro
- Обработка
- Agisoft Metashape, Autodesk ReCap, RealityCapture
- Объём данных
- ортофото - 300 МБ чертежи - 2 МБ облако точек в RCP - 4 ГБ
Паспорт проекта
- Объект
- Кажимский чугунолитейный завод
- Расположение
- посёлок Кажым, Койгородский район, Республика Коми
- Заказчик
- государственная программа «Консервация»
- Сроки
- май 2022 года, 1 день на 2 объекта
- Оборудование
- Sony A7RM4, DJI Mavic 2 Pro
- Объём съёмки
- 4 320 фото (3 344 с камеры, 980 с дрона)
- Результаты
- облака точек, ортофотопланы, чертежи для консервации
Задача: сохранить объект культурного наследия в труднодоступном регионе
Съёмка Кажимского чугунолитейного завода выполнялась для государственной программы «Консервация», цель которой — сохранение объектов культурного наследия за небольшие деньги. Сам объект находится в труднодоступном регионе: посёлок Кажым расположен в муниципальном образовании Кажым, в муниципальном районе Койгородский, в Республике Коми. В этом регионе короткий световой день, дальние дороги и очень плохая инфраструктура. Работать в таких условиях сложно. А тем более в одном направлении нужно отснять 2 объекта за 1 день. Значит, нужно максимально ускорить все процессы.
Историческая справка

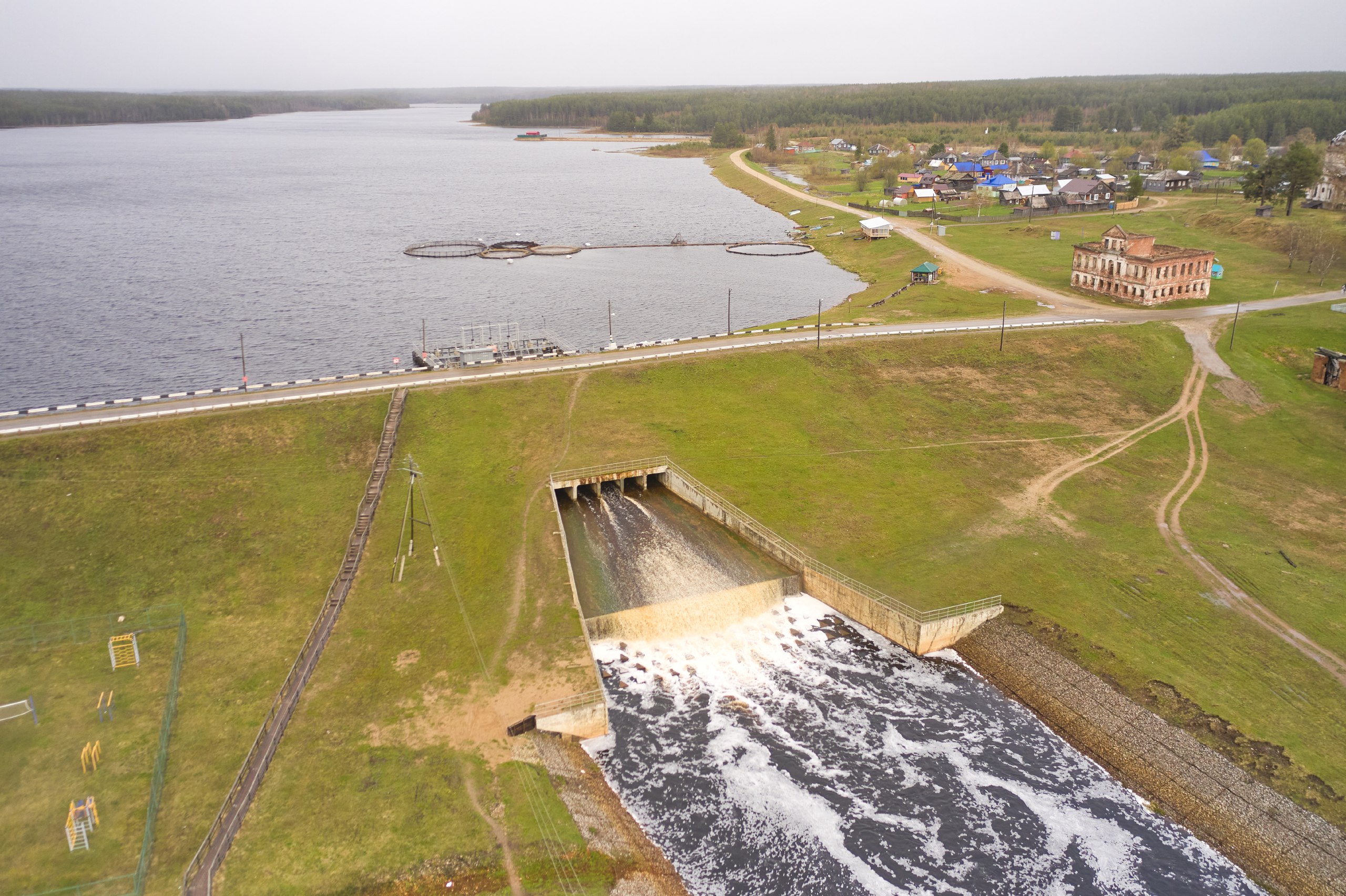

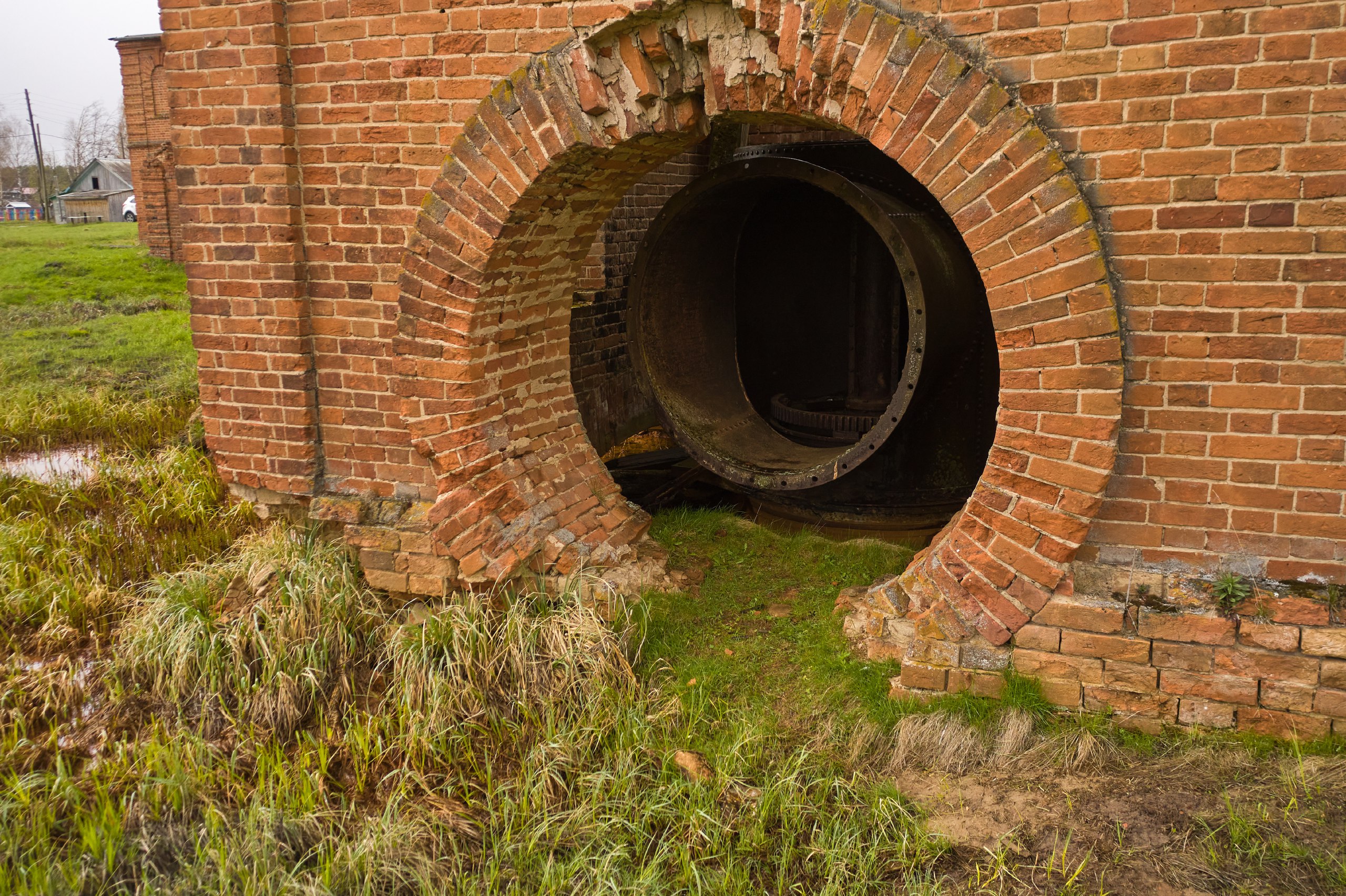

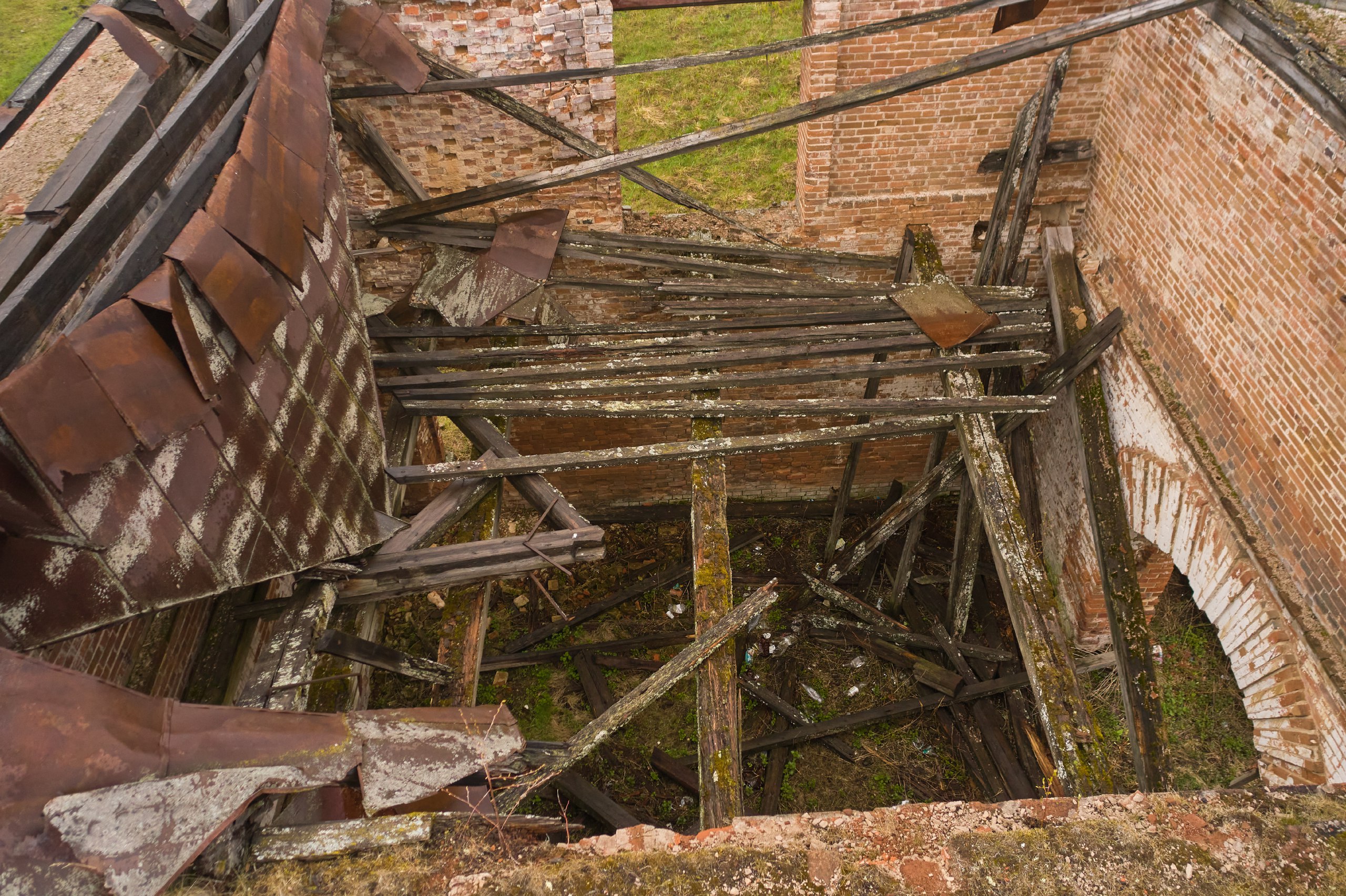

Кажимский чугунолитейный завод относится к XVIII веку. Он расположен в посёлке Кажым в Койгородском районе Республики Коми и является объектом культурного наследия Республики Коми. Здание завода полуразрушено, но сохранившийся архитектурный комплекс включает земляную плотину с гидроэлектростанцией, Дмитриевскую церковь и двухэтажное с мезонином кирпичное здание. Сам посёлок Кажым претендует на включение в перечень исторических поселений Республики Коми.
Почему фотограмметрия и лазерное сканирование

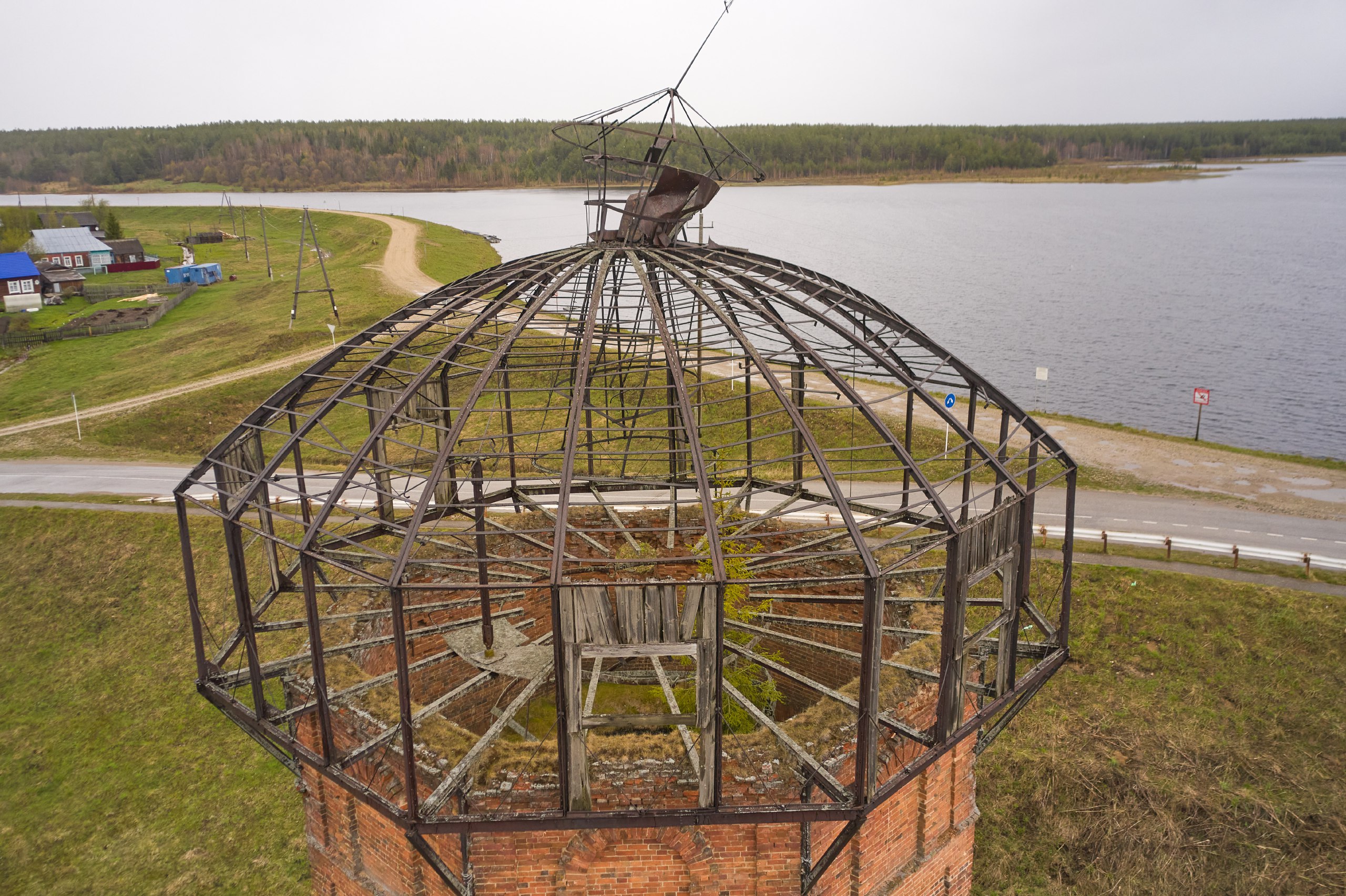

Для съёмки мы использовали комбинацию фотограмметрии и лазерного сканирования. С рук отсняли 3 344 кадра камерой Sony A7RM4, с дрона DJI Mavic 2 Pro — ещё 980, всего 4 320 фотографий. Обработку вели в трёх программах: Agisoft Metashape, Autodesk ReCap и RealityCapture.
Полевые работы: снег, дождь и два объекта за день
Съёмка проходила в мае 2022 года. Условия были очень сложными: шёл бесконечный снег с дождём. Короткий световой день, дальние дороги и плохая инфраструктура добавляли трудностей. За один день мы отсняли 2 объекта, на всё ушло около 2 часов.
Обработка данных: от 4 320 фото к облаку точек и ортофотоплану

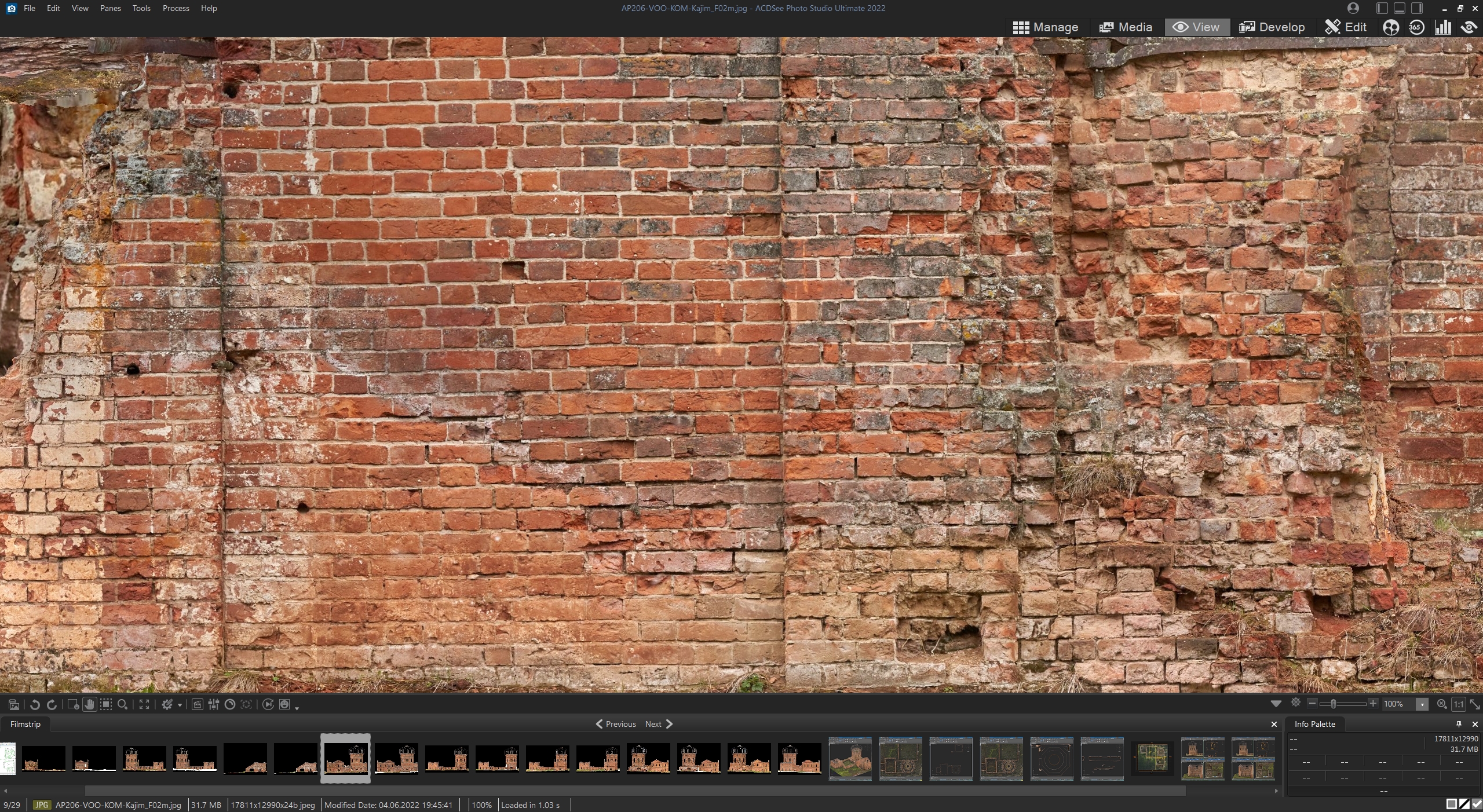

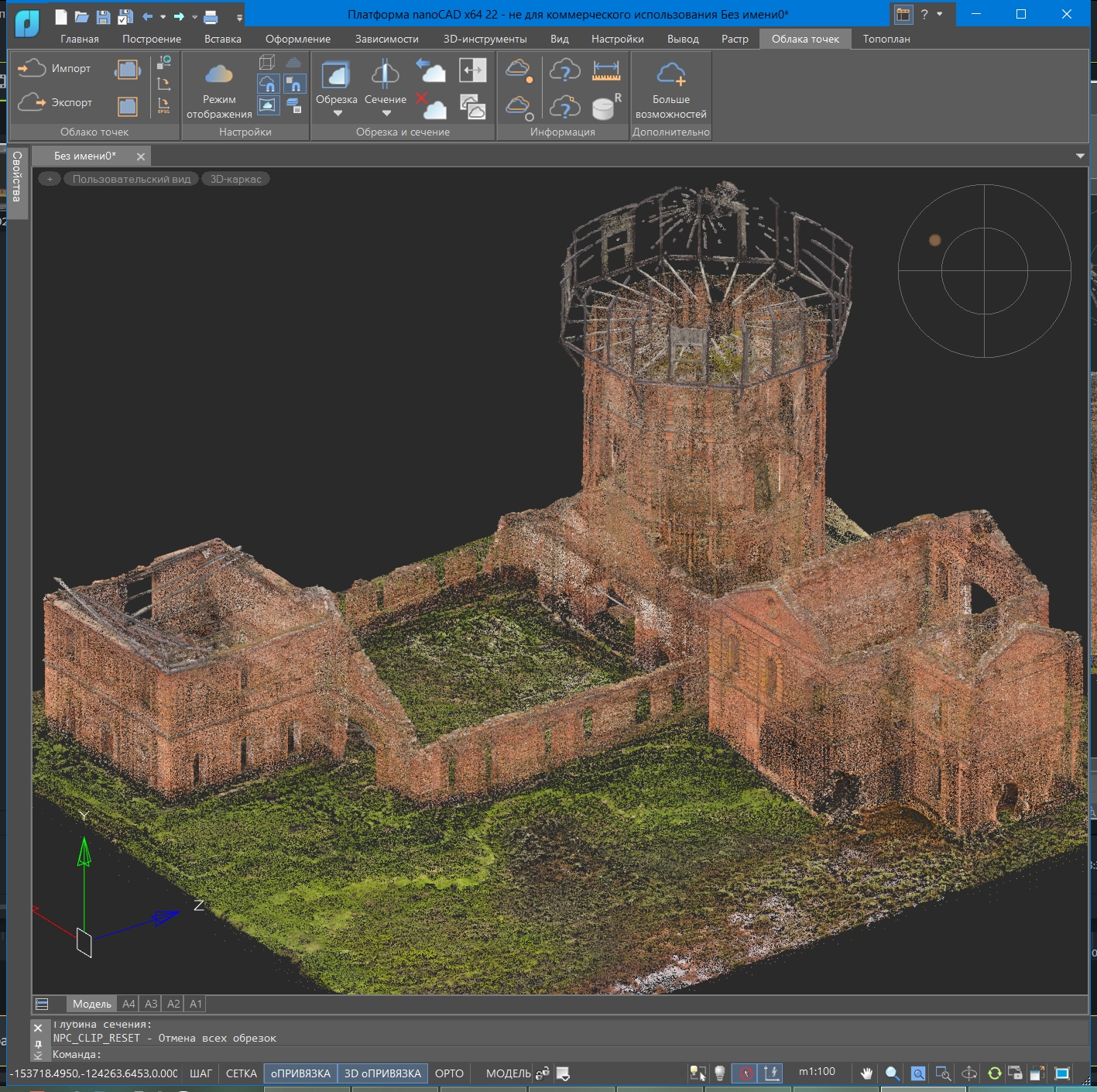

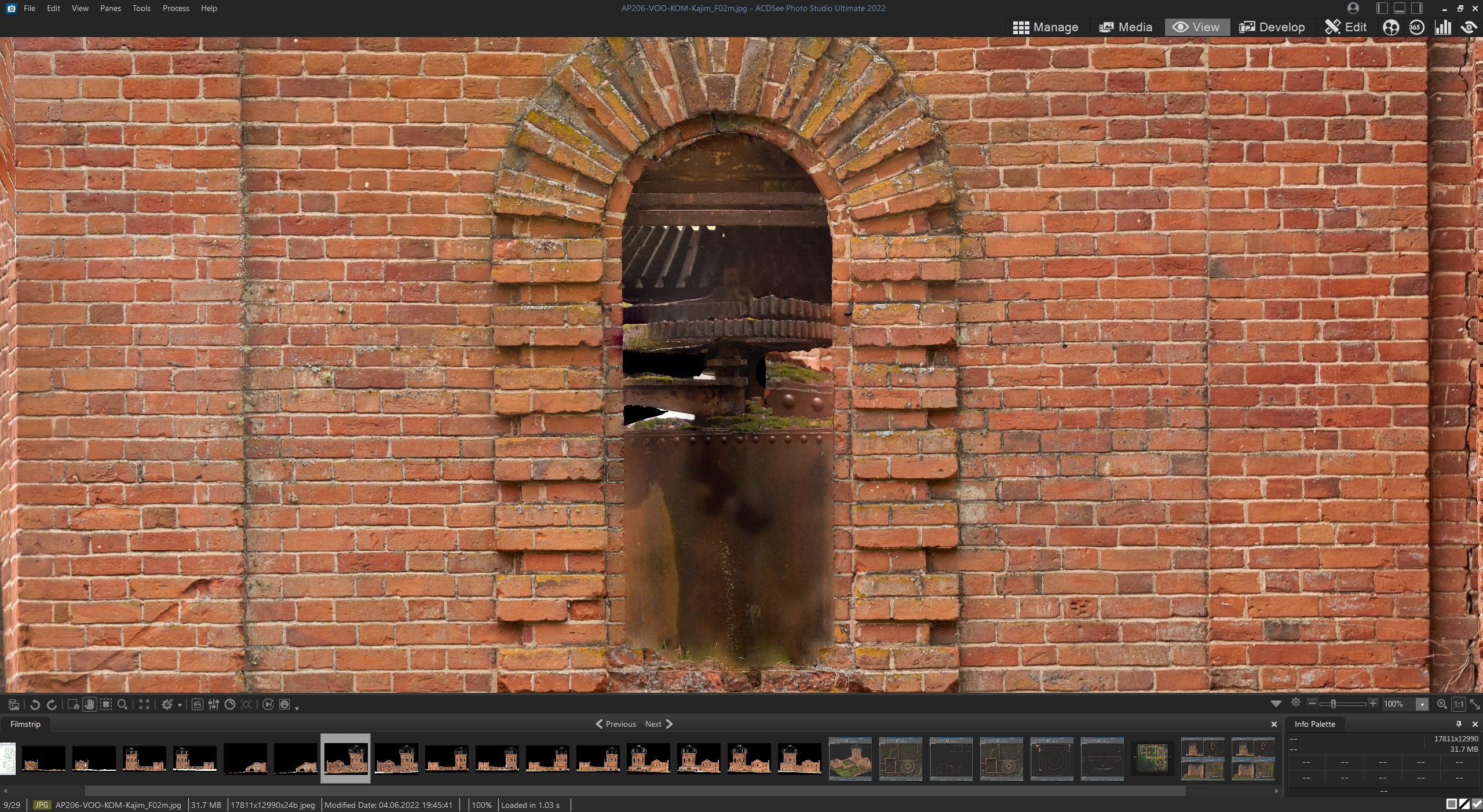

Из 4 320 исходных снимков мы построили облака точек и ортофотопланы. Объём данных получился значительным: ортофото — 300 МБ, облако точек в RCP — 4 ГБ. Для итогового отчёта подготовили lowres-фотоснимки: исходные фото весят очень много, поэтому мы сжали их до разрешения 3000 пикс и 60% сжатия JPG.
Результат: чертежи для консервации памятника
По облакам точек и ортофотопланам архитектор-реставратор выполнил чертежи. На их основе инженеры спроектировали конструкции для консервации памятника архитектуры. Чертежи заняли всего 2 МБ — компактный комплект, который легко передавать и использовать в работе.
Выводы: как мы справились за один день
Около 2 часов на всё — от полевой съёмки до готовых материалов.
