Лазерное сканирование и фотограмметрия церкви в Шубино

Лазерное сканирование и фотограмметрия церкви в Шубино

Создание облака точек и ортофотопланов для проекта реставрации храма Успения Пресвятой Богородицы в селе Шубино.

Кратко о проекте

Выполнено лазерное сканирование и фотограмметрия церкви Успения Пресвятой Богородицы в селе Шубино для проекта реставрации. Создано облако точек и ортофотопланы, переданные заказчику в форматах E57, RCP и JPG.

Технические данные

Сканерных станций
250
Фотографий
6 000
Сканер
FARO Focus M70
Камера
Sony A7
Дрон
Phantom 3 Adv
Обработка
RealityCapture, Autodesk ReCap, Scene
Объём данных
850 ГБ исходные данные 1600 ГБ рабочие данные Выходные данные около 50 ГБ

Паспорт проекта

Объект
Церковь Успения Пресвятой Богородицы в селе Шубино
Заказчик
Проектная организация МНРХУ
Задача
Создание проекта реставрации

Задача: проект реставрации храма в Шубино

Проект выполнялся для проектной организации МНРХУ, конечная задача — создание проекта реставрации храма в Шубино. Мы работали по заказу этой организации и готовили полный комплект материалов, на основе которого реставраторы смогут вести работы.

Историческая справка

Церковь в Шубино — это храм Успения Пресвятой Богородицы, расположенный в селе Шубино городского округа Домодедово, на речке Северке и на пруде. Координаты объекта — 55.345243, 38.017154. Церковь упоминается в грамоте 1587 года, а также в писцовых книгах московского уезда, Тухачевской волости, 135 и 136 годов. Каменное здание было окончено строительством в 1794–1799 годах. Это белокаменный храм, исполненный в стиле провинциального зодчества с элементами классицизма и московского барокко. В церкви есть придел Иоанна Богослова, а её главная святыня — деревянная скульптура-икона «Плач Богородицы». Сегодня храм является подворьем Новодевичьего ставропигиального женского монастыря города Москвы. Иконостас имеет размер 10х12 метров.

Комбинированная съёмка: лазерное сканирование и фотограмметрия

Храм покрыт полностью монументальной живописью изнутри, поэтому для создания точной модели мы применили комбинацию лазерного сканирования и фотограмметрии. Сканирование выполнялось с помощью FARO Focus M70, съёмка — камерой Sony A7, а для облётов использовали дрон Phantom 3 Adv. Обработка велась в RealityCapture, Autodesk ReCap и Scene. Лазерное сканирование даёт точную геометрию, а фотограмметрия — текстуру, и вместе они позволяют зафиксировать и форму, и живопись.

Полевые работы: сканирование и съёмка с земли и воздуха

В ходе полевых работ мы выполнили 250 сканерных станций и отсняли 6 000 фотографий. Съёмка велась с рук, с импульсным освещением, а также выполнялись облёты с квадрокоптера. Такой подход позволил охватить все элементы храма — от пола до купола.

Обработка данных: аренда сервера и передача 850 ГБ

В 2019 году при выполнении проекта мы столкнулись с нехваткой вычислительных мощностей. Пришлось арендовать сервер на 8 GPU 1080 Ti в Нидерландах. Сервер имел 256 Гб памяти, обработка выполнялась в RealityCapture. Главная проблема заключалась в передаче данных на этот сервер: исходные данные весили 850 ГБ, рабочие — 1600 ГБ, а выходные — около 50 ГБ. Данные качались неделю, сами расчёты выполнялись не так долго.

Контроль качества: сохранены все поверхности

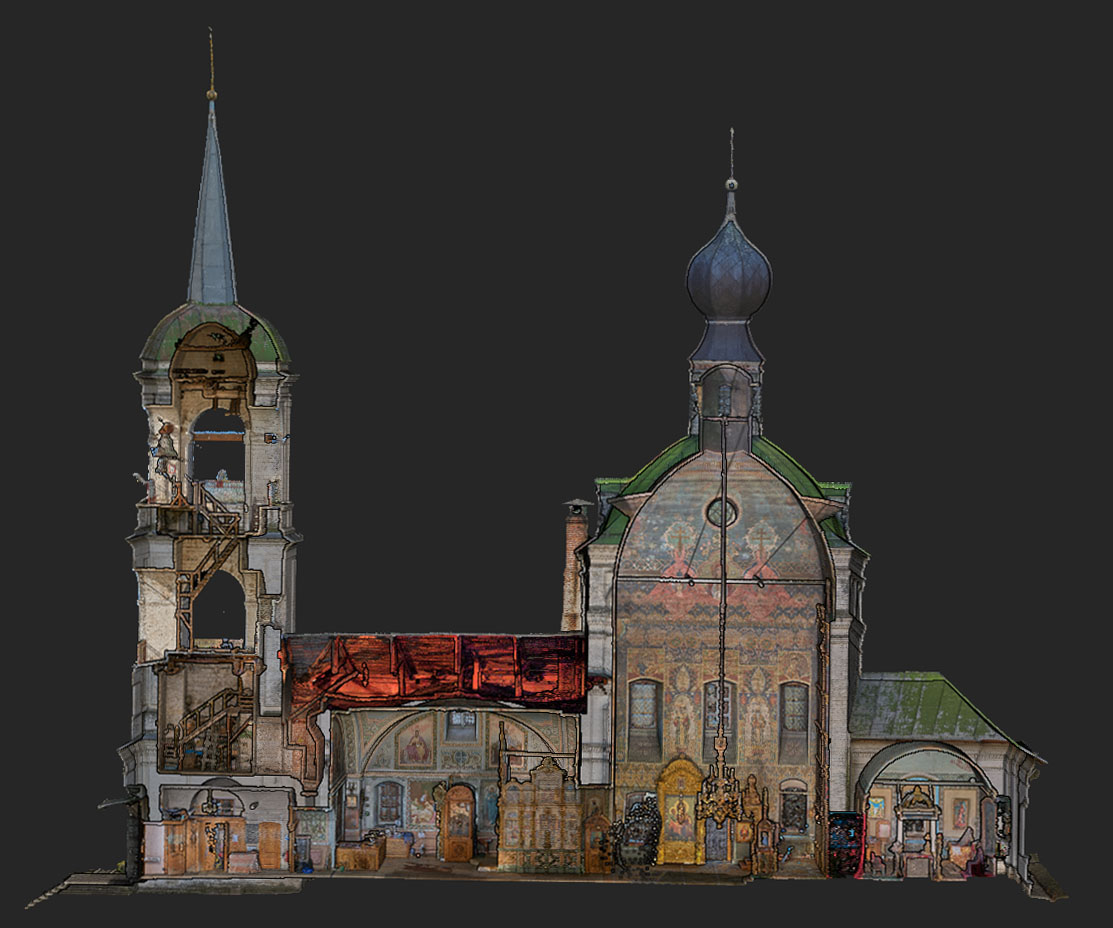

В результате обработки сохранены абсолютно все поверхности, включая купол барабана на высоте 22 метра. Мы сделали детальные ортофотопланы и развёртки сводов. Это значит, что реставраторы получили полную документацию по каждому участку храма.

Результат: облака точек и ортофотопланы для реставрации

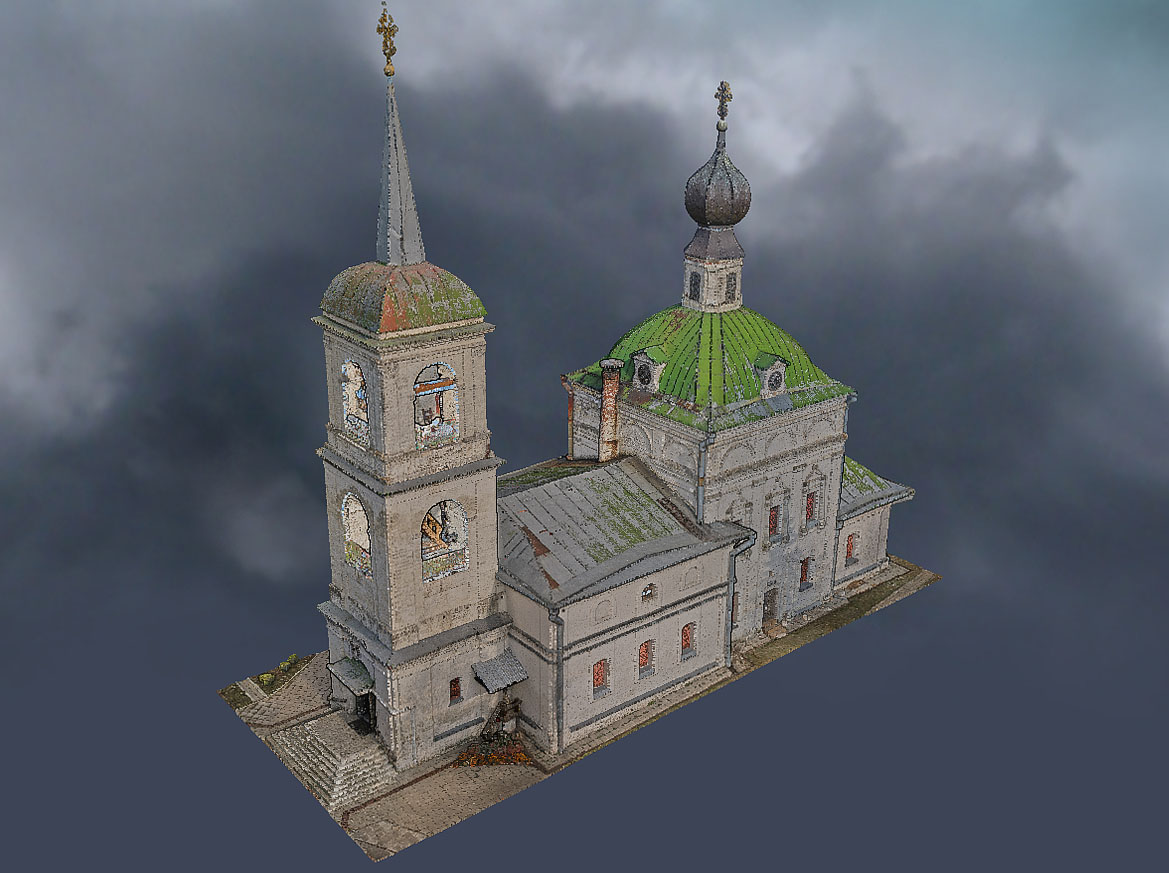

Заказчику мы передали ортофото в формате JPG с файлом привязки, а также облака точек в форматах E57 и RCP. Эти материалы полностью покрывают потребности проекта реставрации: по ним можно вести и обмерные работы, и проектирование.

Обсудить проект

Расскажите о задаче и требуемом результате — предложим подход к работе.

Состав выполненного проекта

Выполненные работы

Подготовленные материалы

  • Облако точек
  • Ортоизображения и проекции
  • Текстурированные материалы
