Усадьба Знаменское-Раёк
Цифровое документирование архитектурного комплекса в Тверской области
Объект и история

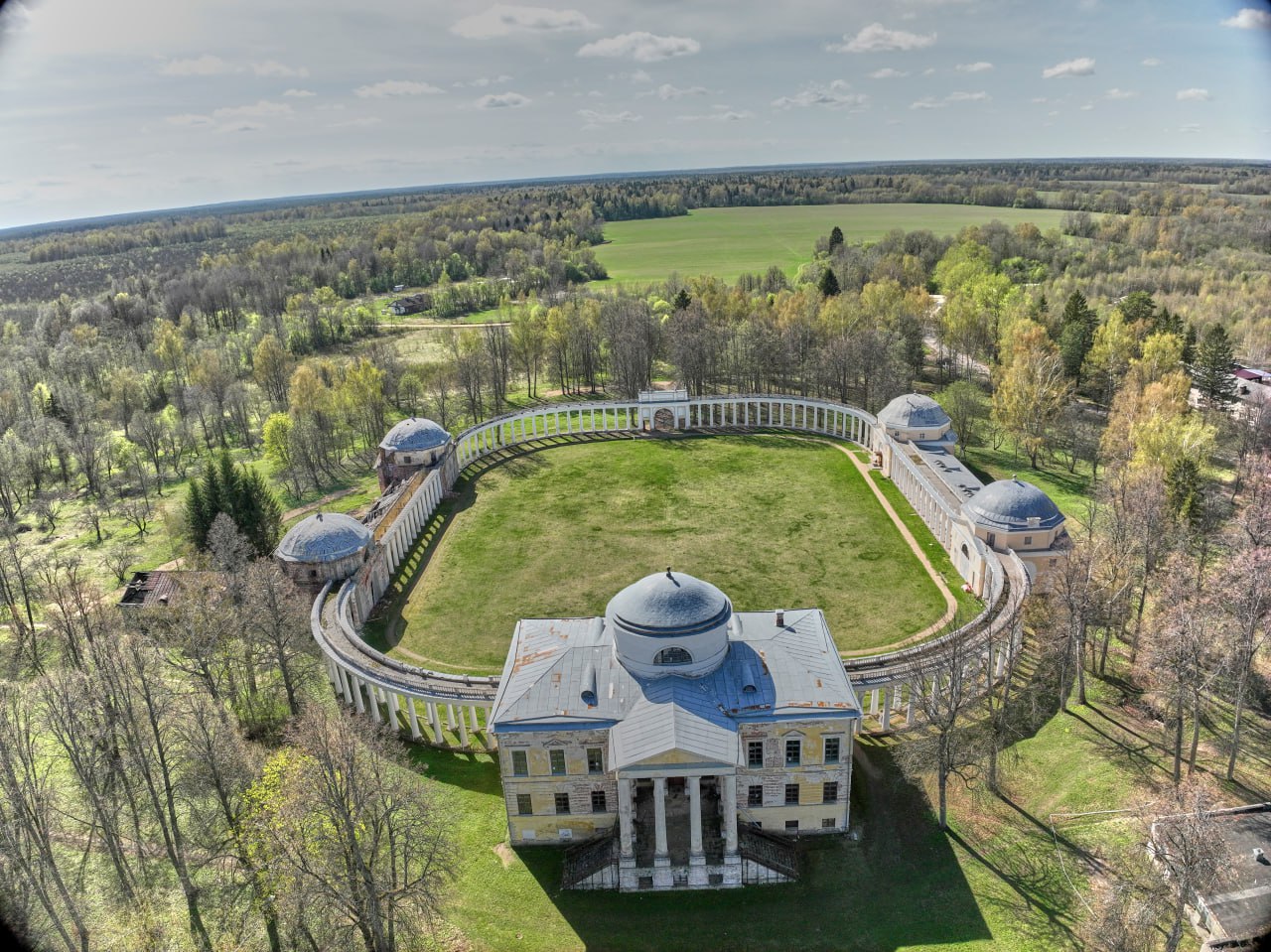

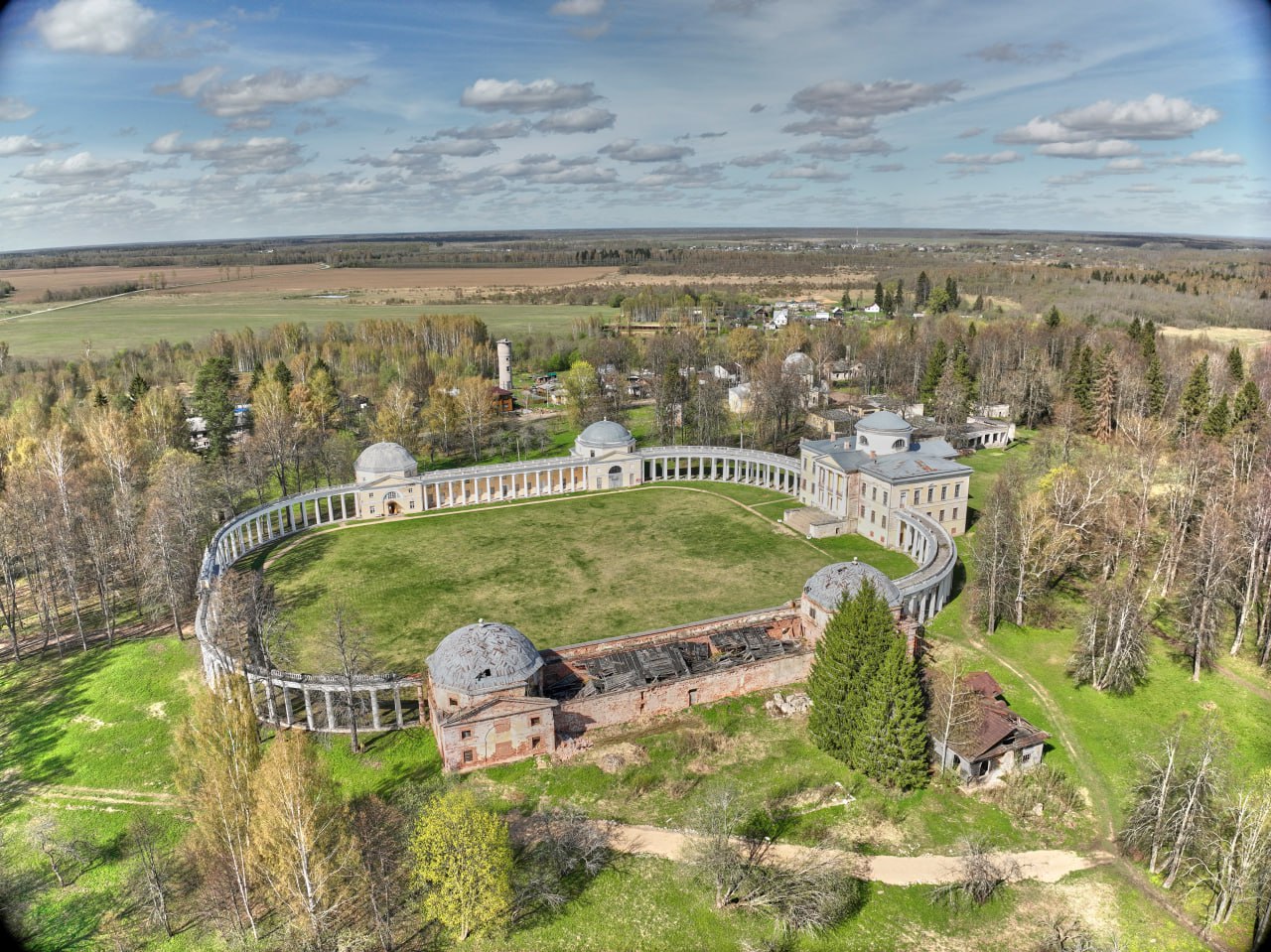

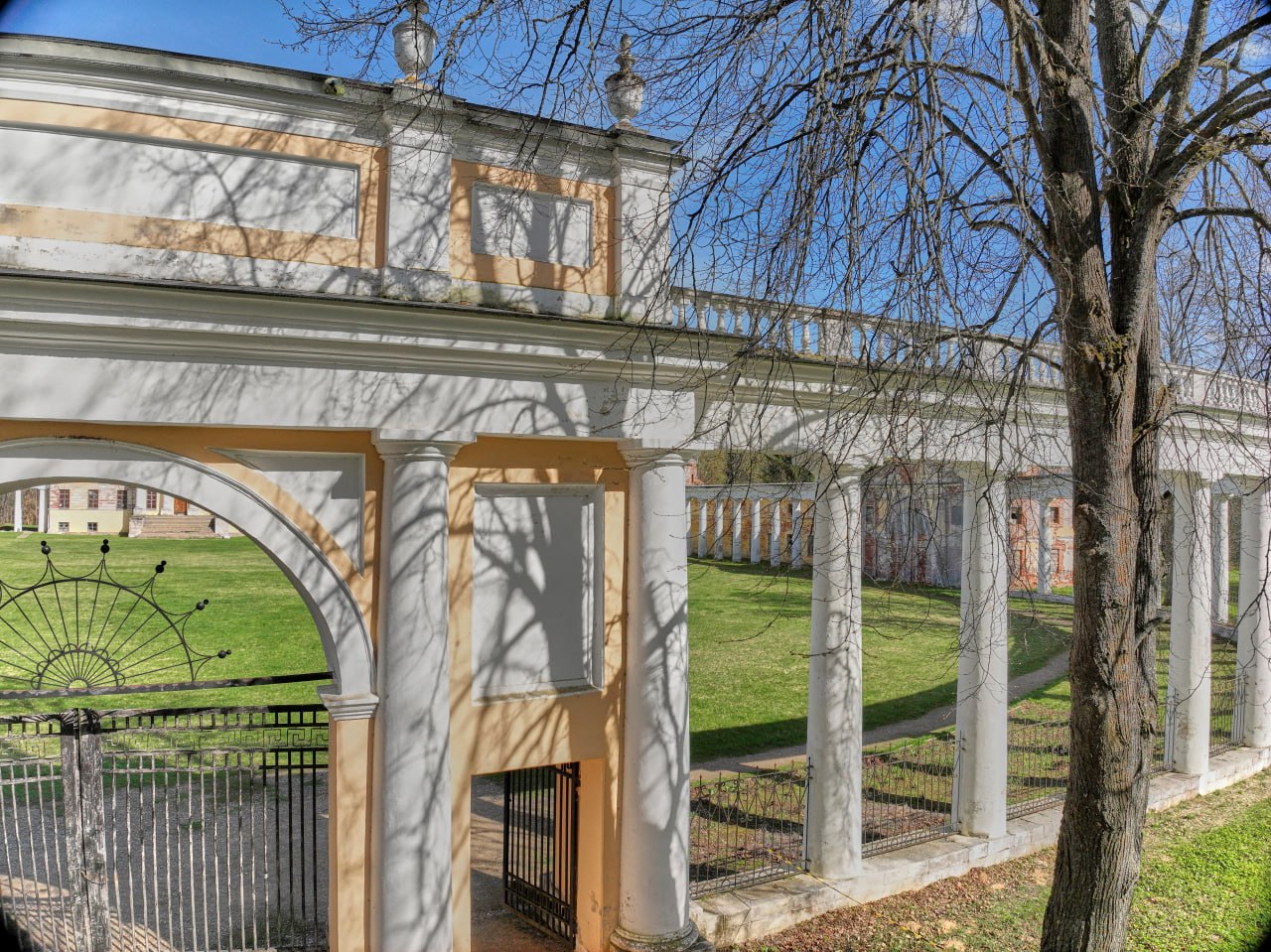

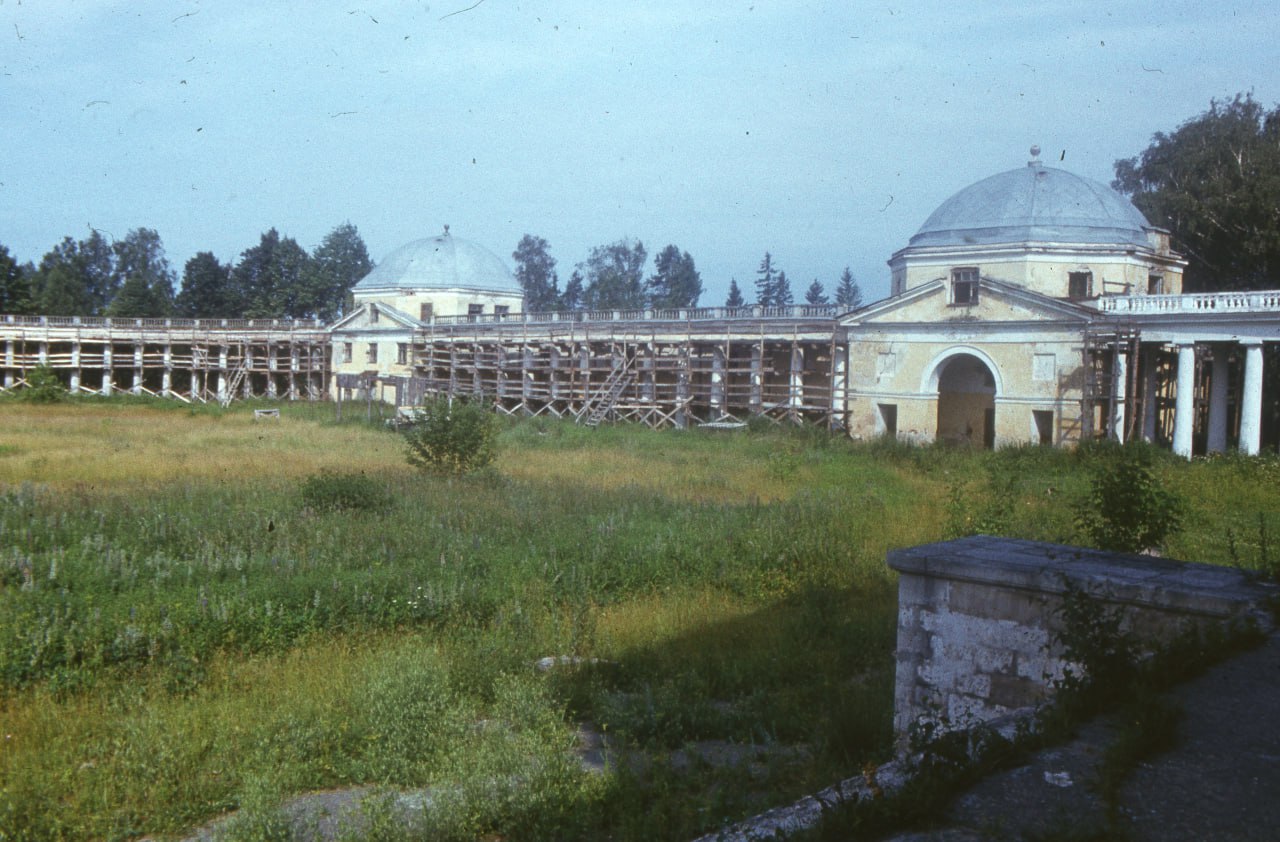

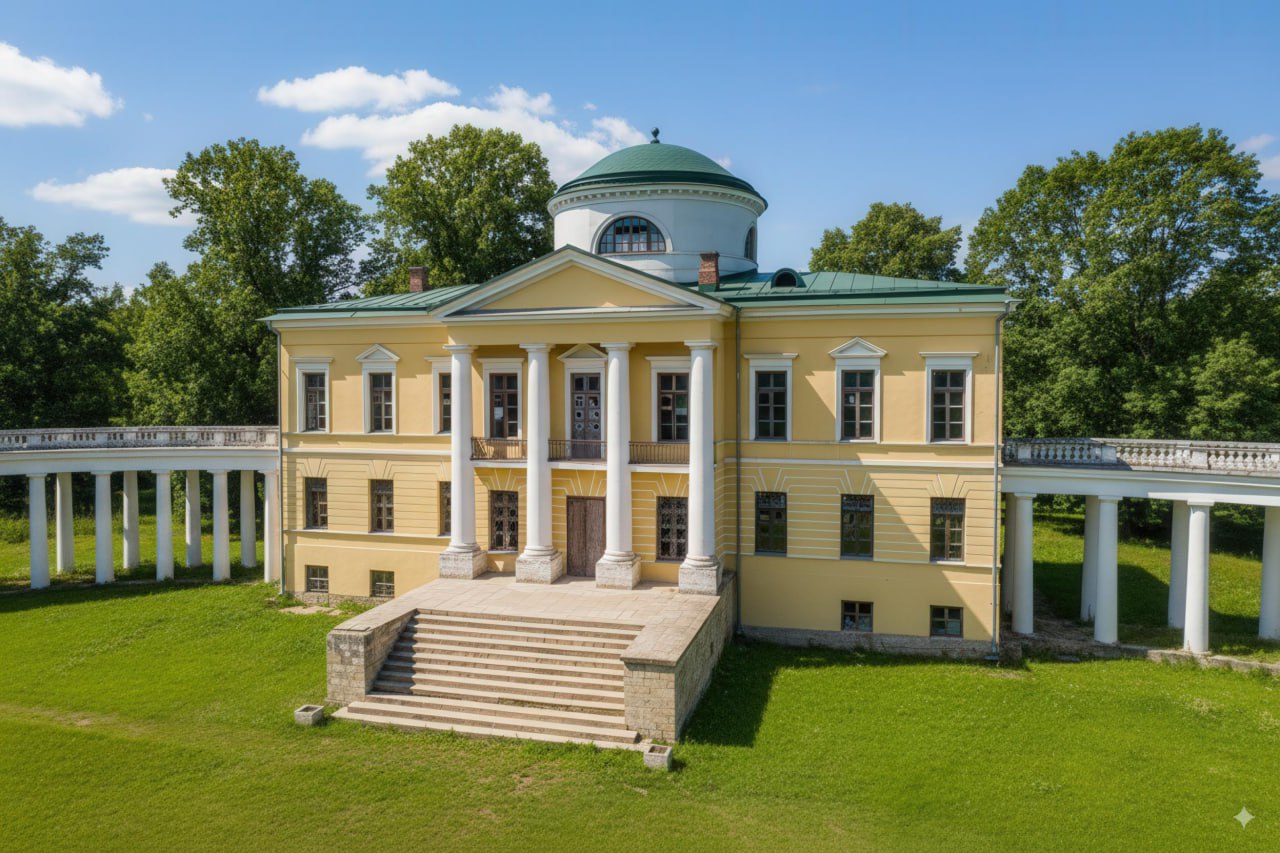

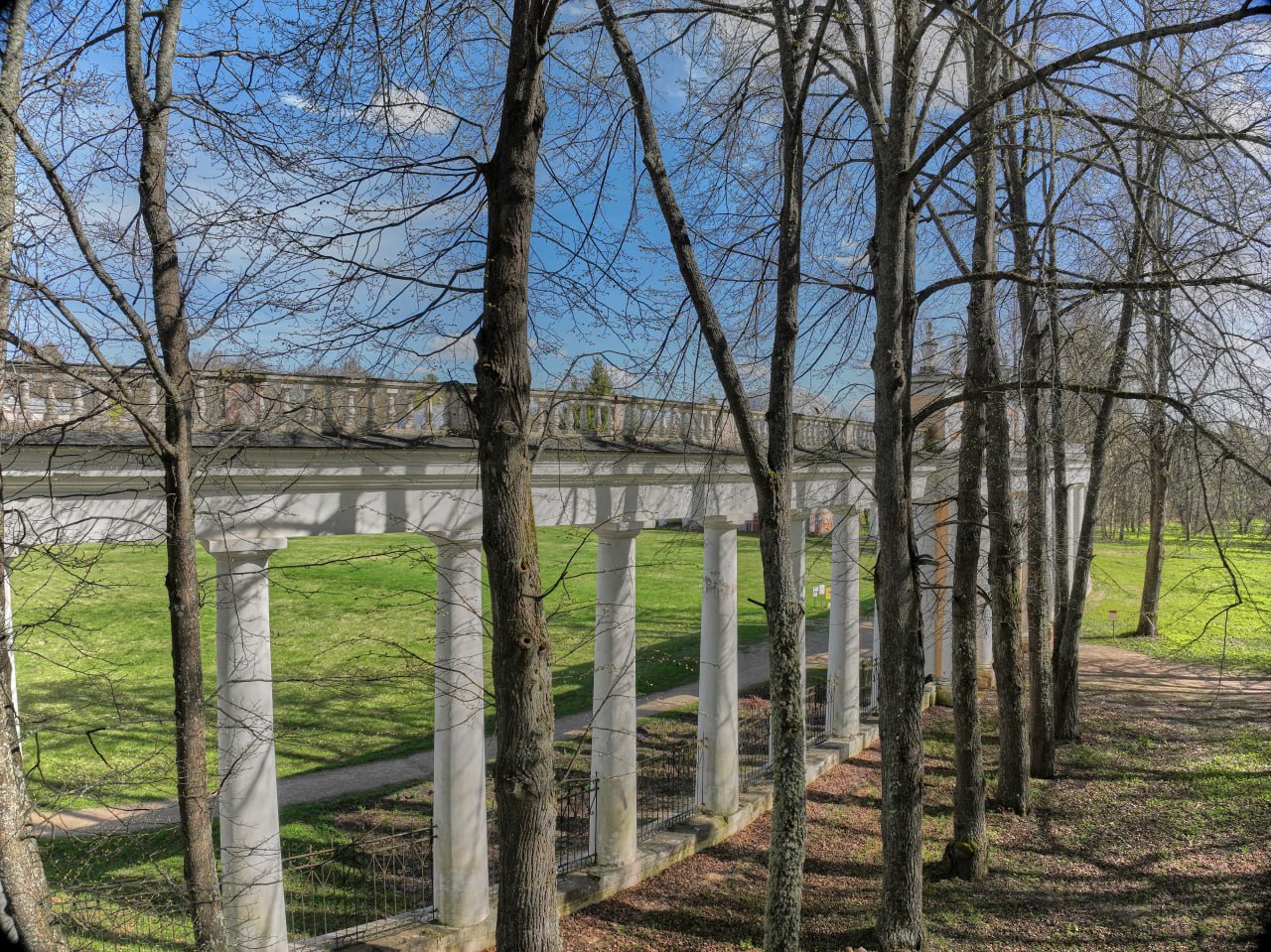

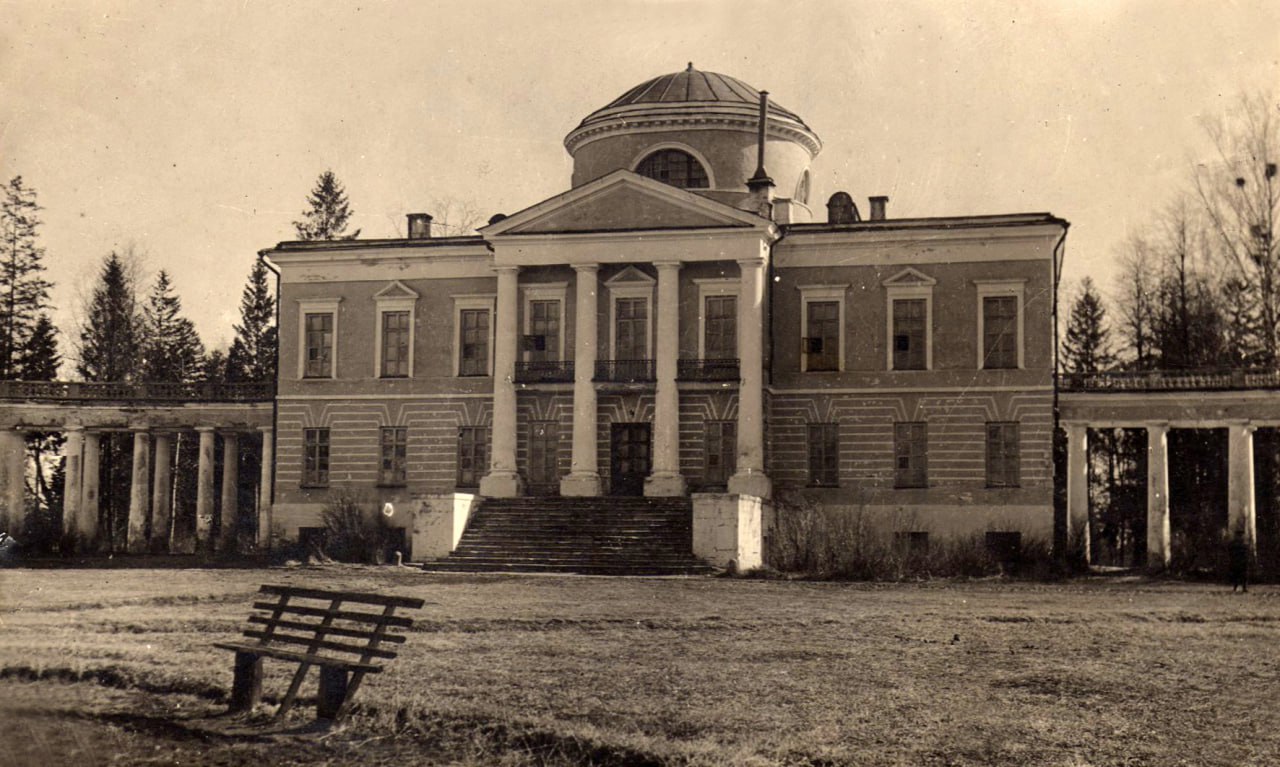

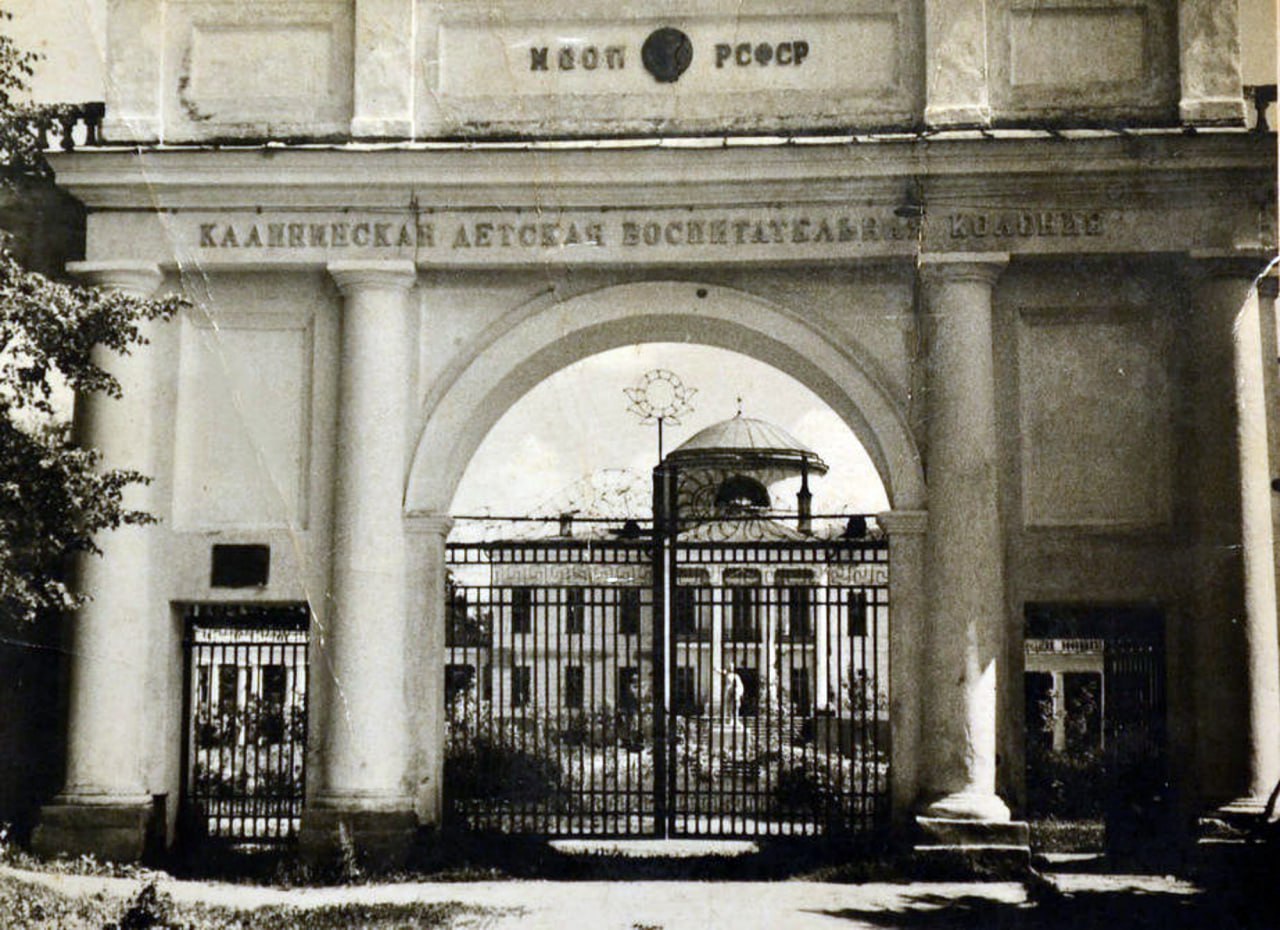

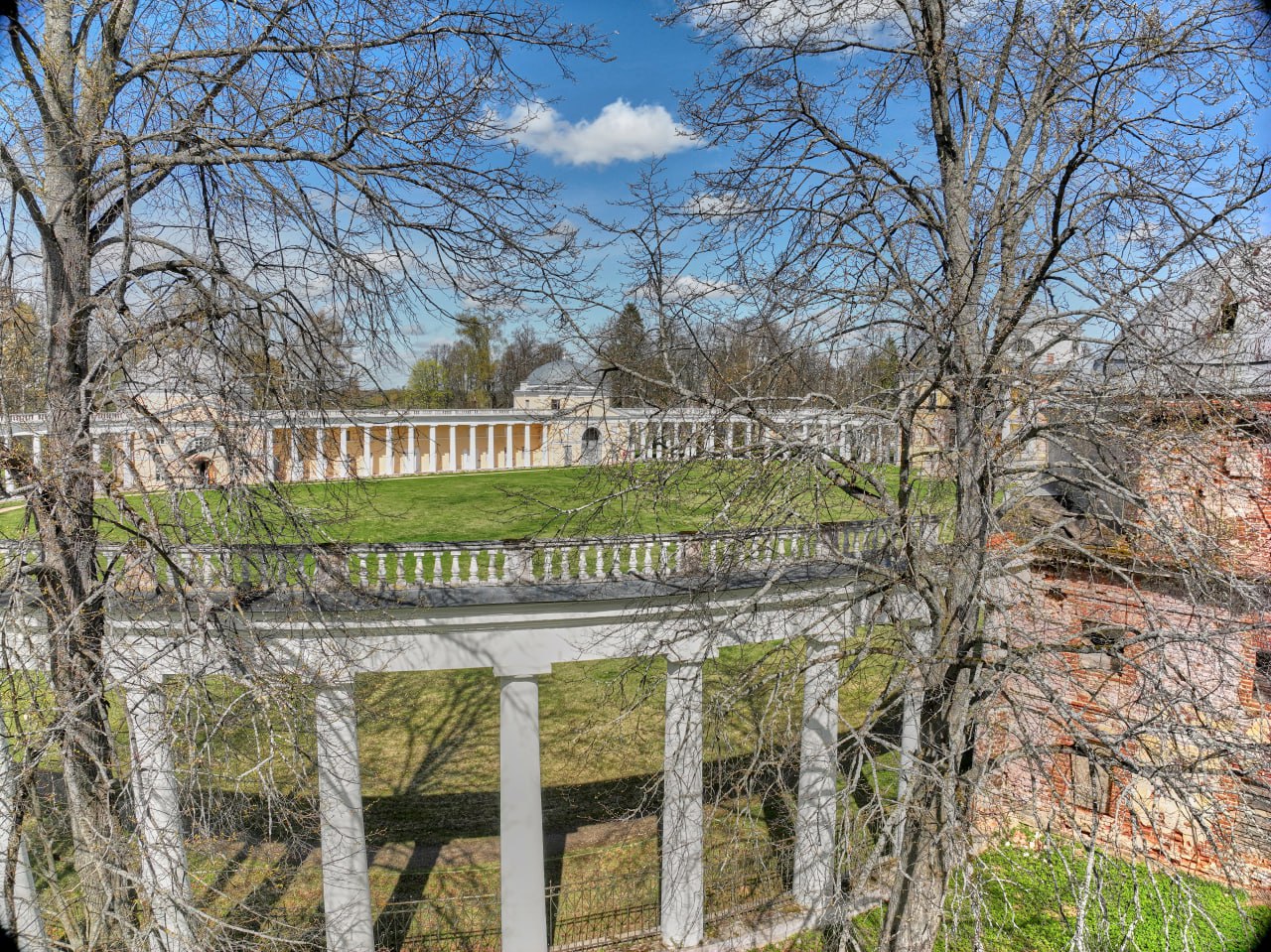

Усадьба Знаменское-Раёк была заложена в 1787 году по заказу генерала Ф.И. Глебова по проекту архитектора Н.А. Львова. В комплекс входят главный дом с полукруглой галереей из 136 колонн и Знаменская церковь (1798). В разные периоды усадьба служила домом отдыха, военным госпиталем и санаторием. В 2001 году объект был включен в список Всемирного фонда памятников. В 2010-е годы началась частичная реставрация фасадов, колоннады и кровли главного дома.
Выполненные работы и технологии

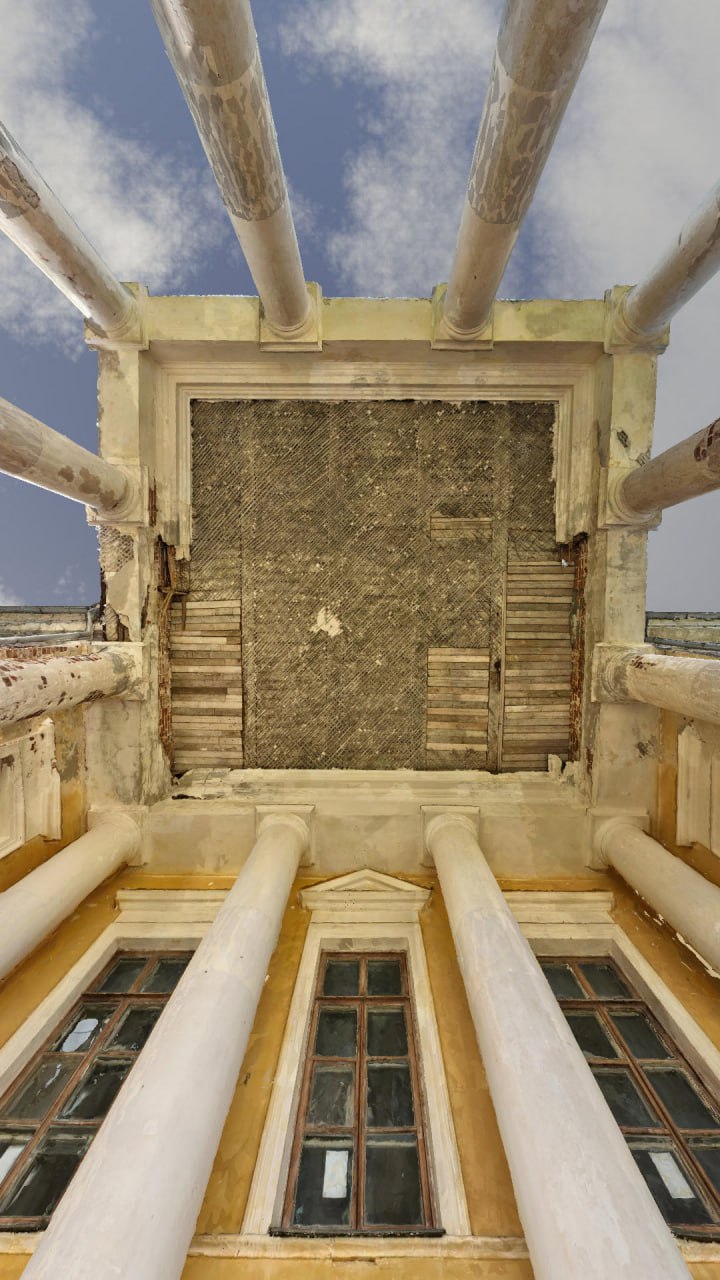

Проведено полное лазерное сканирование и фотограмметрия фасадов и интерьеров, включая съемку внутри Южного Флигеля. Для облета фасадов и пролета между колонн использовалось ручное управление БПЛА с отключенными GPS и датчиками обхода препятствий. В ходе обработки данных была выполнена очистка облака точек от растительности и увязка около 100 сканов и 35 000 фотографий.
Результаты

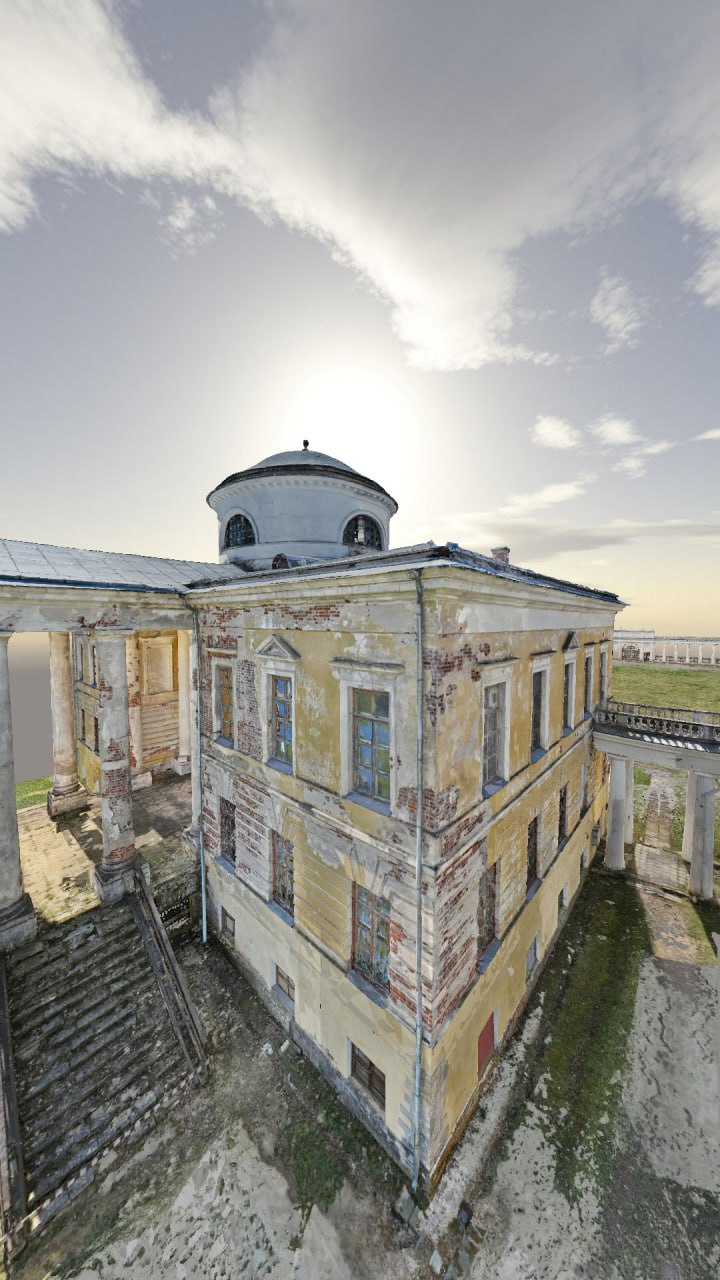

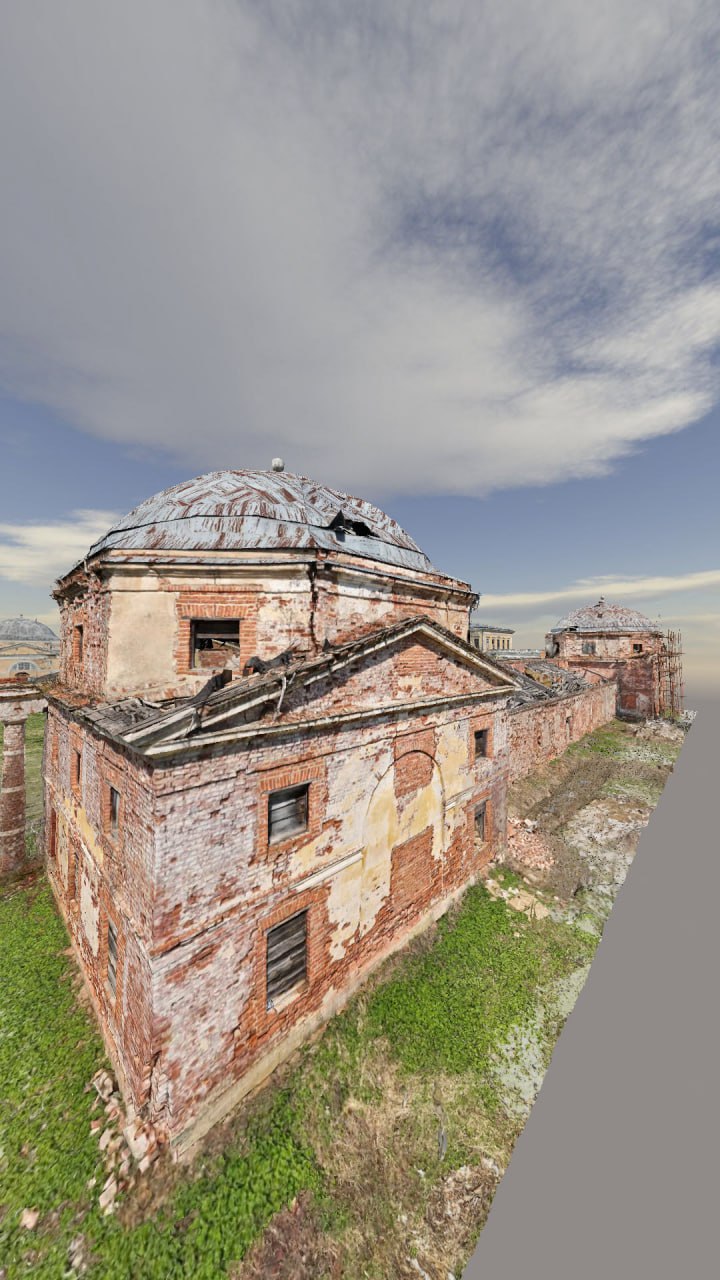

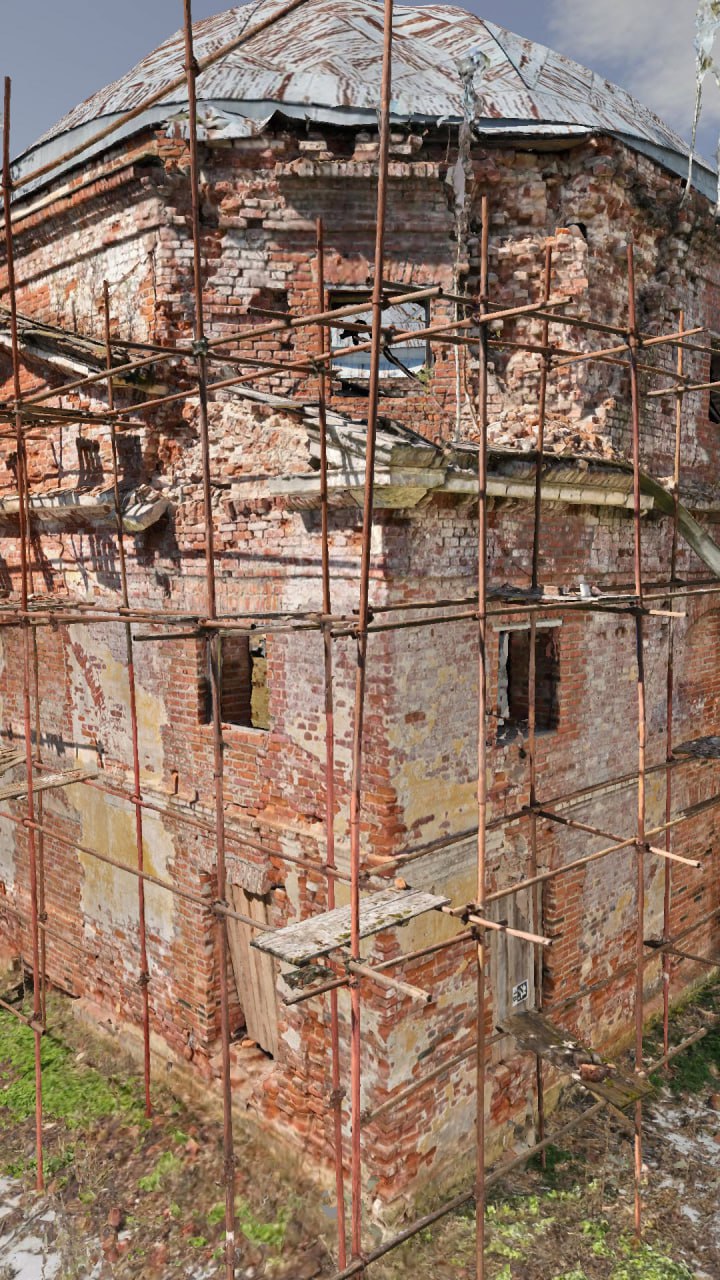

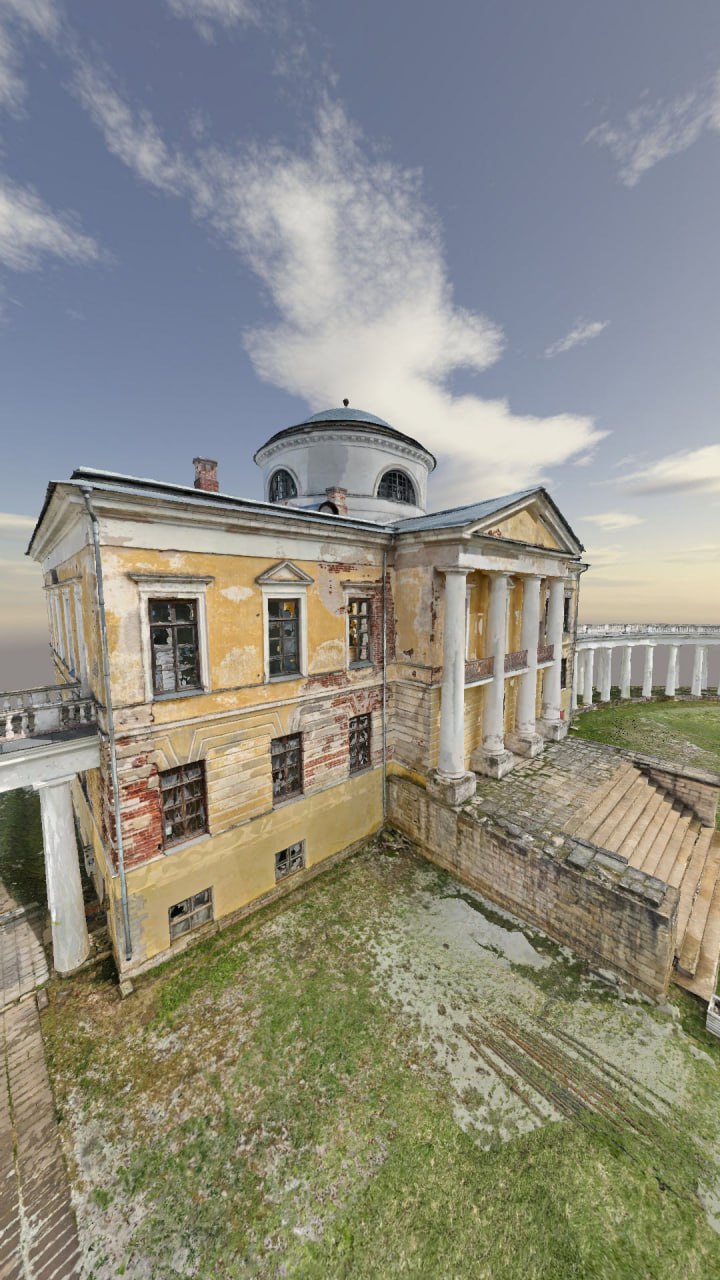

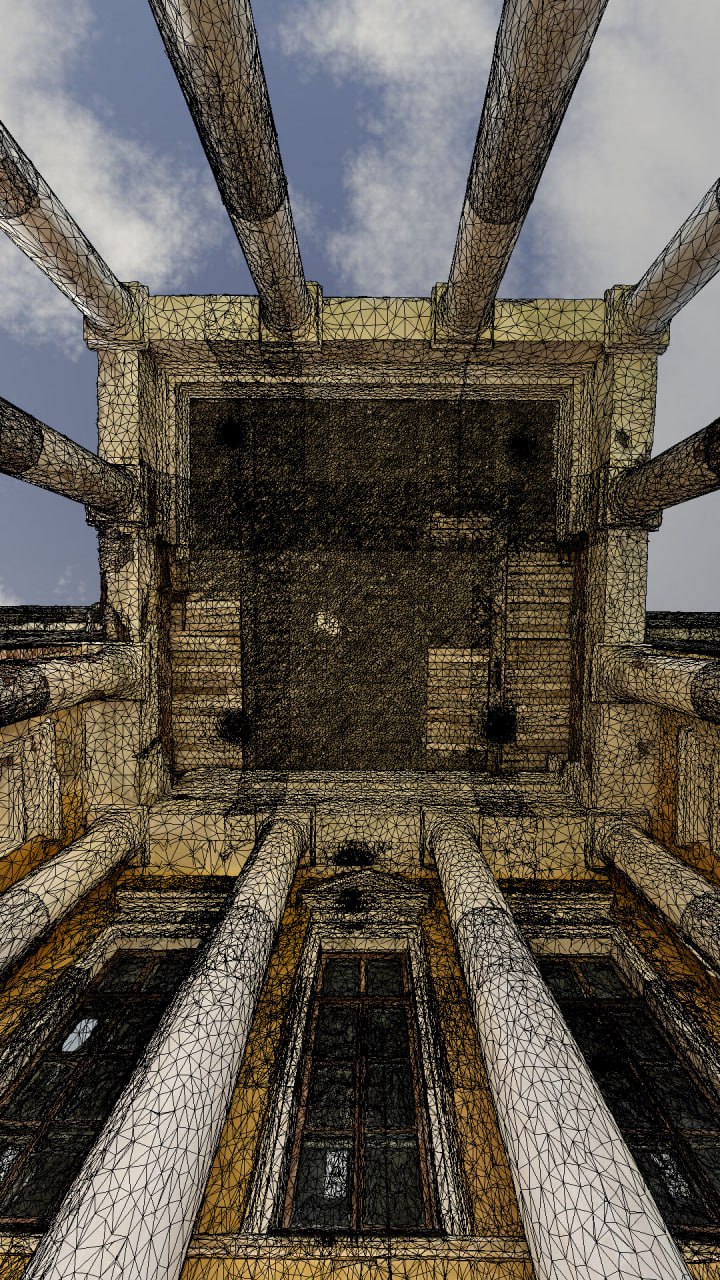

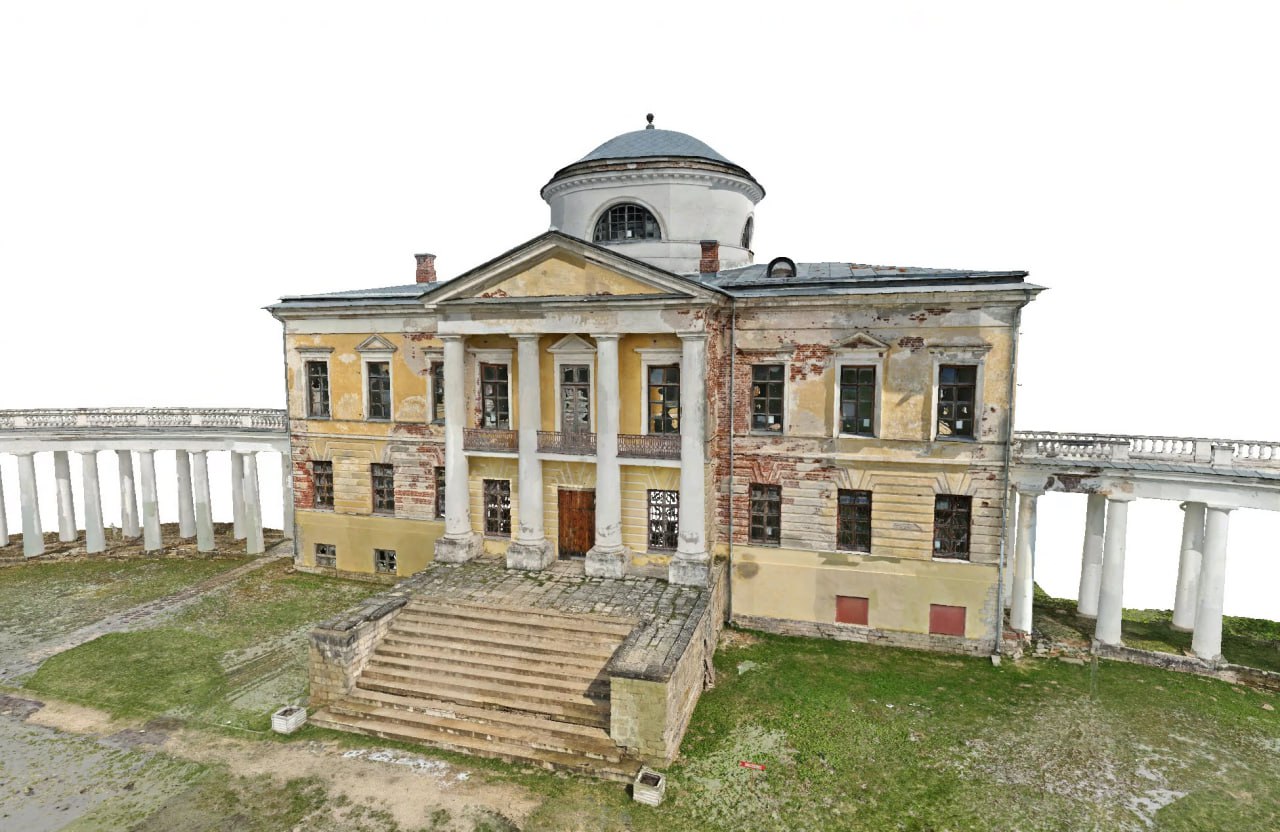

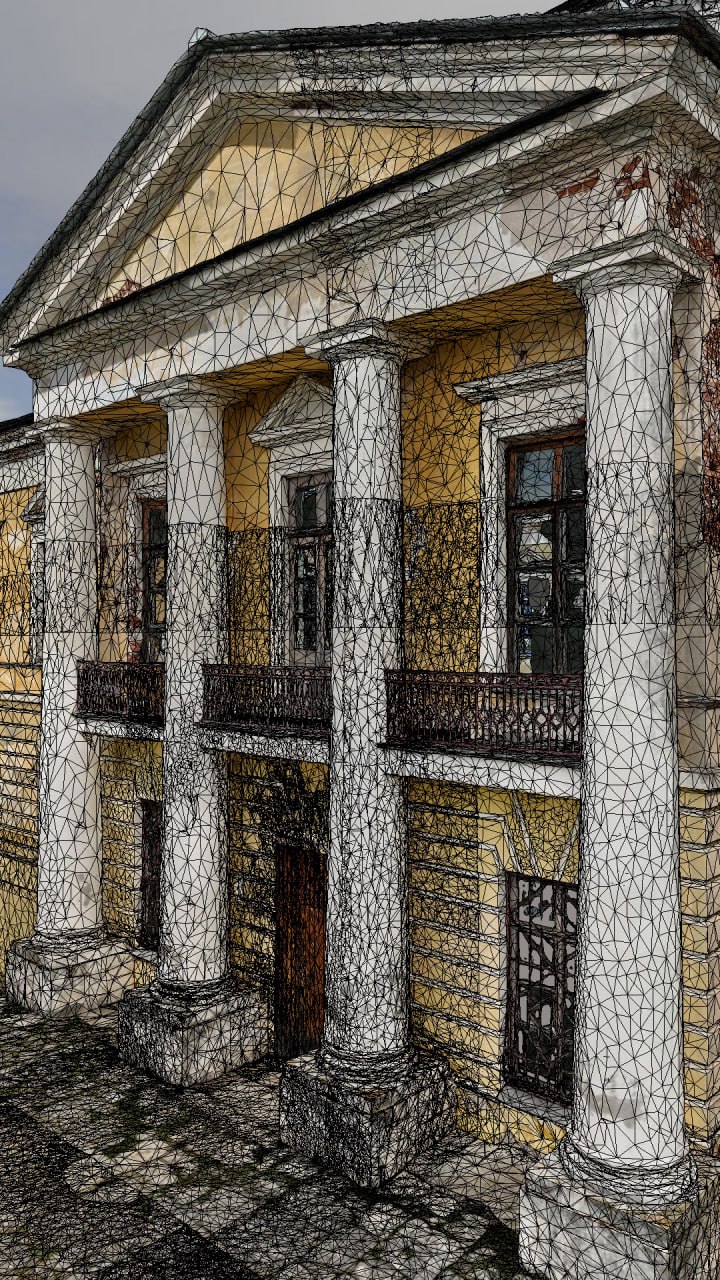

Создана цифровая модель объекта, включающая облако точек (объем RCP наружной части — 30 ГБ, 1.4 млрд точек; итоговая отфильтрованная модель — около 4 млрд точек). Подготовлены текстурированные модели интерьеров и экстерьеров, а также более 300 ортофотопланов внутренних помещений и более 30 ортофотопланов фасадов и кровли. Данные переданы архитекторам для дальнейшей работы.
