Павильон №51 Мясная промышленность
Лазерное сканирование архитектурных сооружений с уникальной детализацией
Архитектурные обмеры Павильона №51 «Мясная промышленность» на ВДНХ
Павильон №51 «Мясная промышленность» на ВДНХ, также известный как Главмясо, является выдающимся образцом советской архитектуры 1954 года. Мы выполнили комплексные архитектурные обмеры этого уникального здания, используя передовые технологии лазерного сканирования, аэрофотосъёмки и фотограмметрии. Полученные данные позволили создать полный набор чертежей и томов архитектурно-археологических обмеров, которые послужат основой для реставрации и сохранения павильона.
Детальная оцифровка павильона «Мясная промышленность» 1954 года

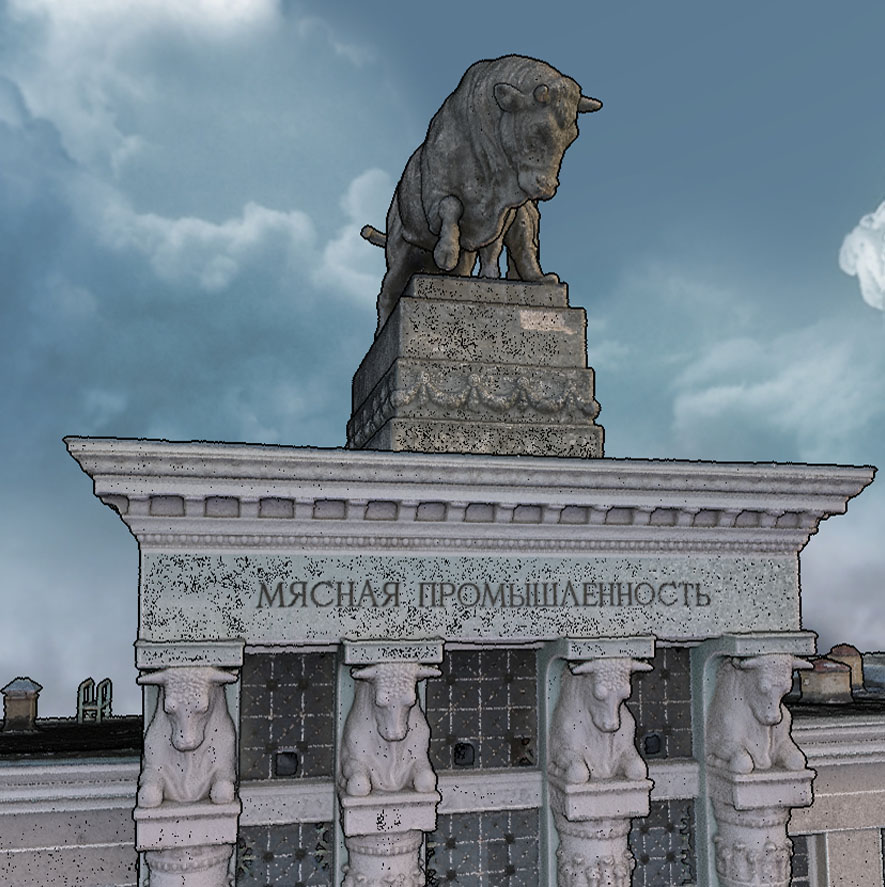

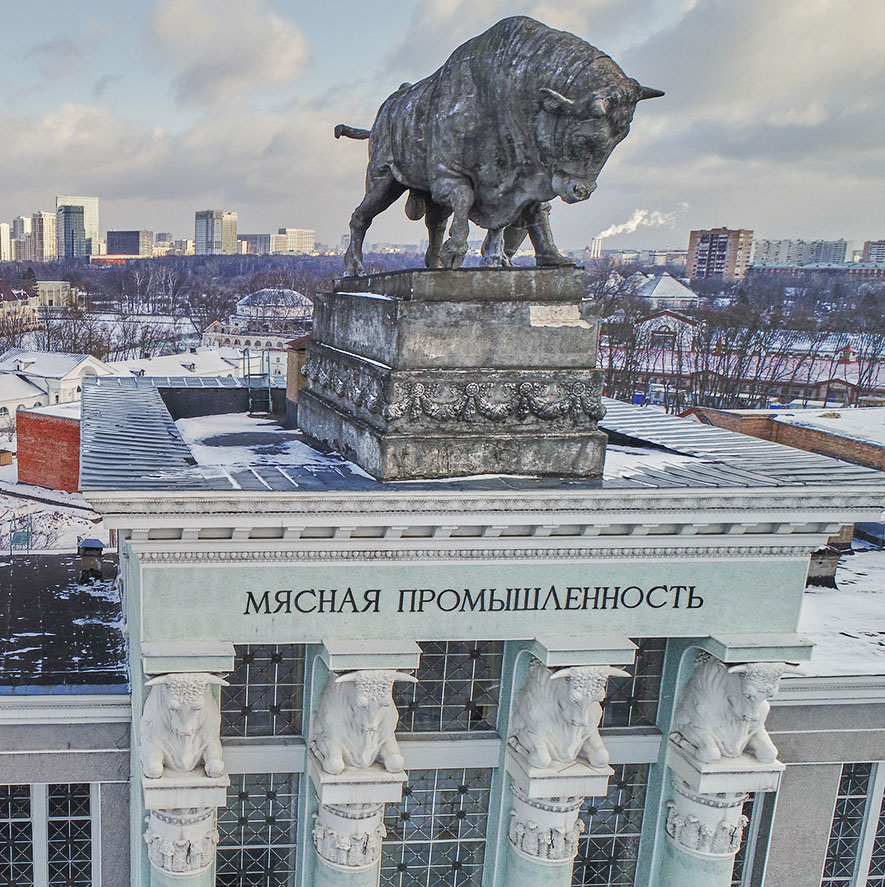

Одним из ключевых аспектов работы стало сканирование монумента на крыше павильона. С помощью квадрокоптера был выполнен детальный облёт скульптуры, что позволило создать точную модель, использованную для расчёта материалов при её реставрации и последующей отливке новой скульптуры.
Как были выполнены архитектурные обмеры павильона на ВДНХ

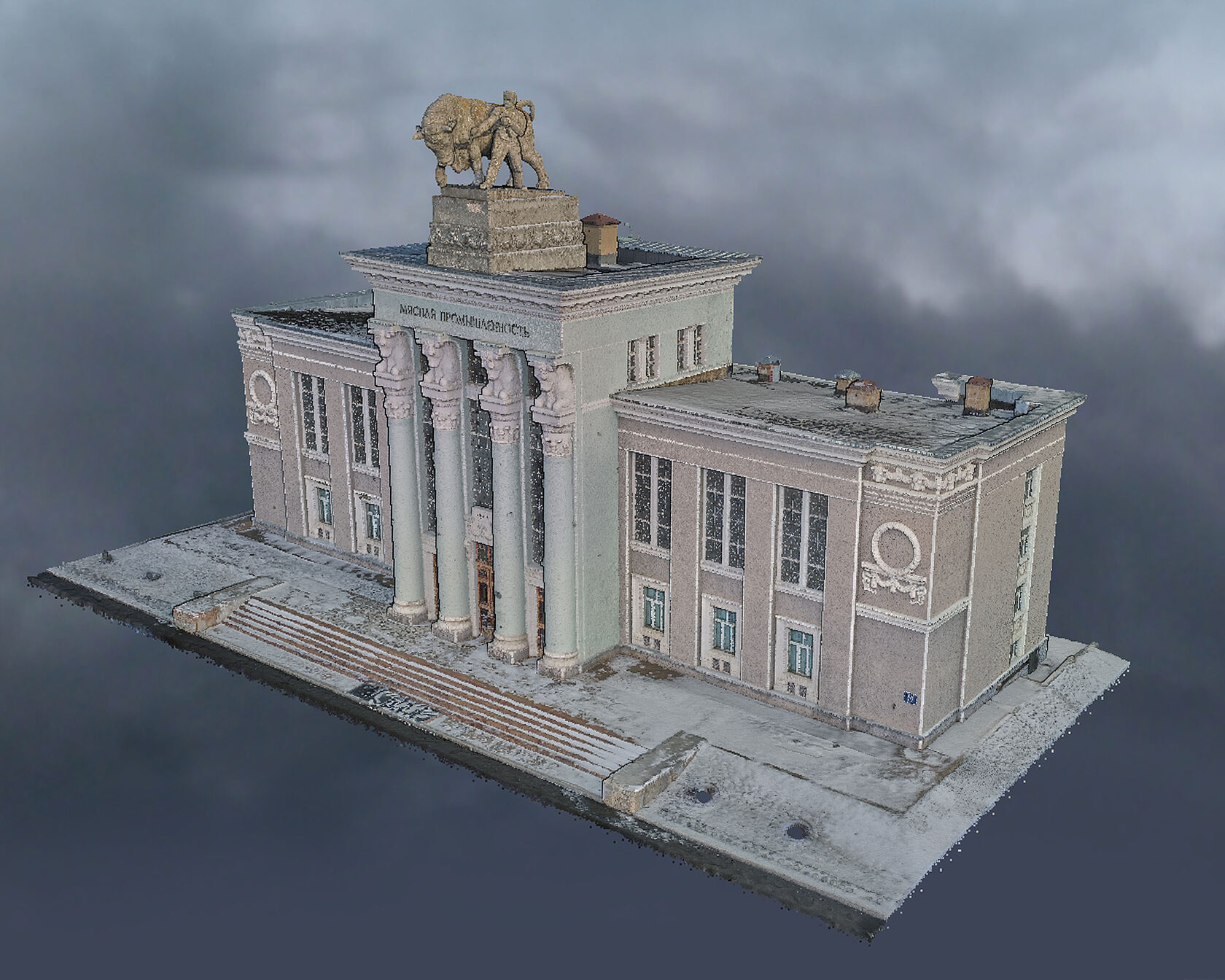

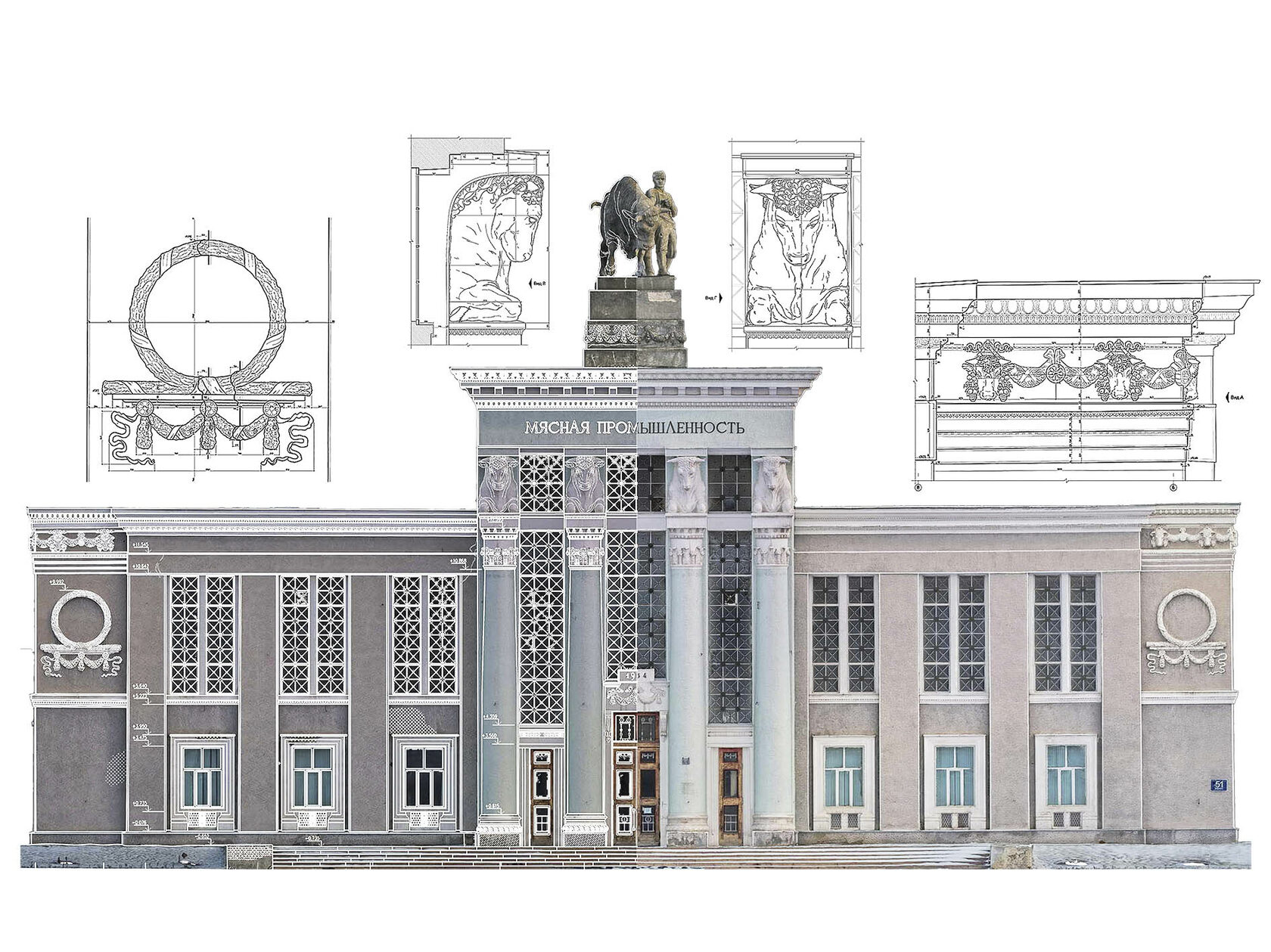

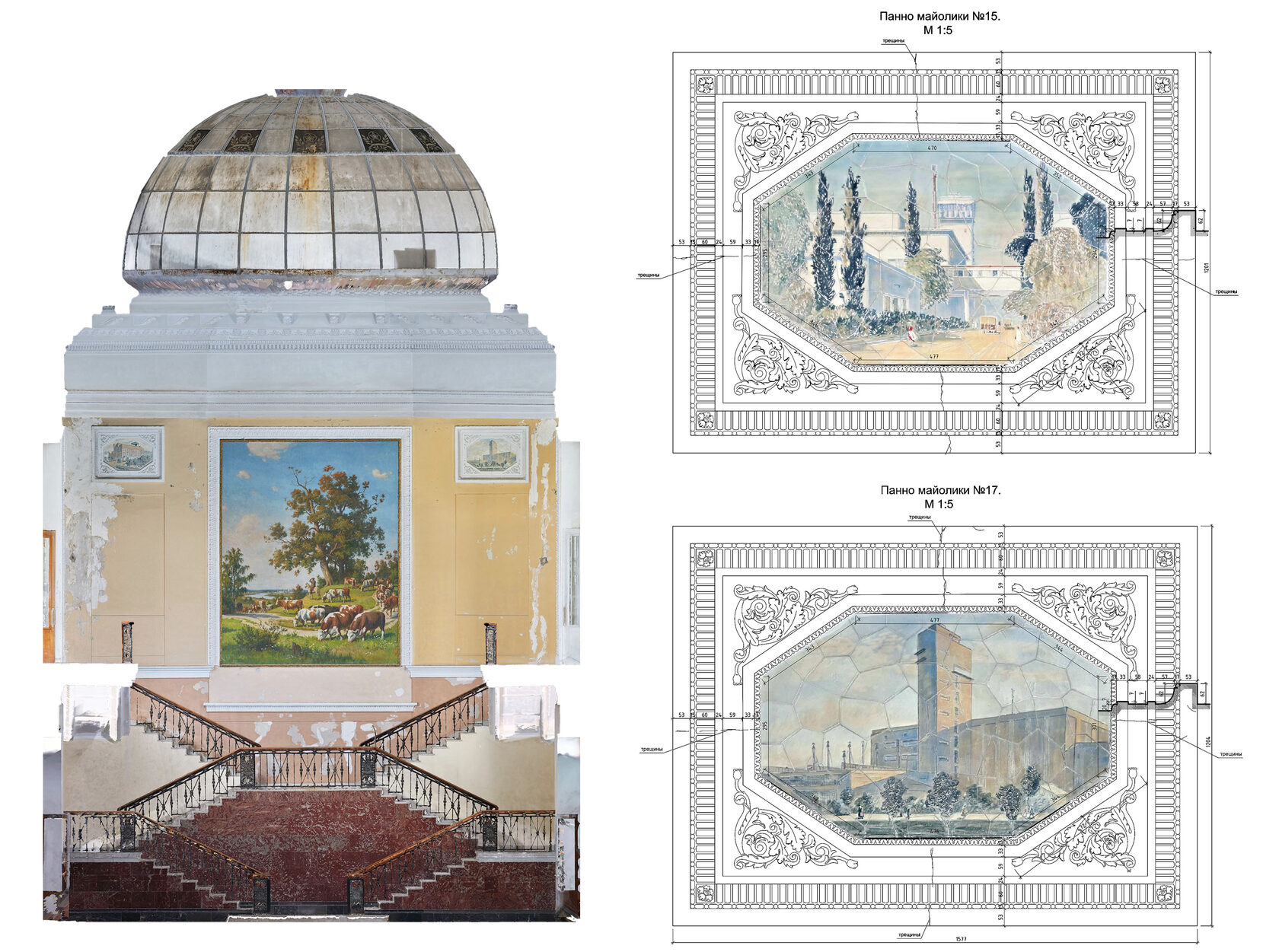

Наша команда провела сканирование как внешних, так и внутренних элементов здания. Лазерное сканирование обеспечило получение данных о геометрии фасадов, а с помощью дронов были отсняты все элементы кровли и внешних стен. Эти данные легли в основу создания точных чертежей и ортофотопланов, необходимых для реставрации.

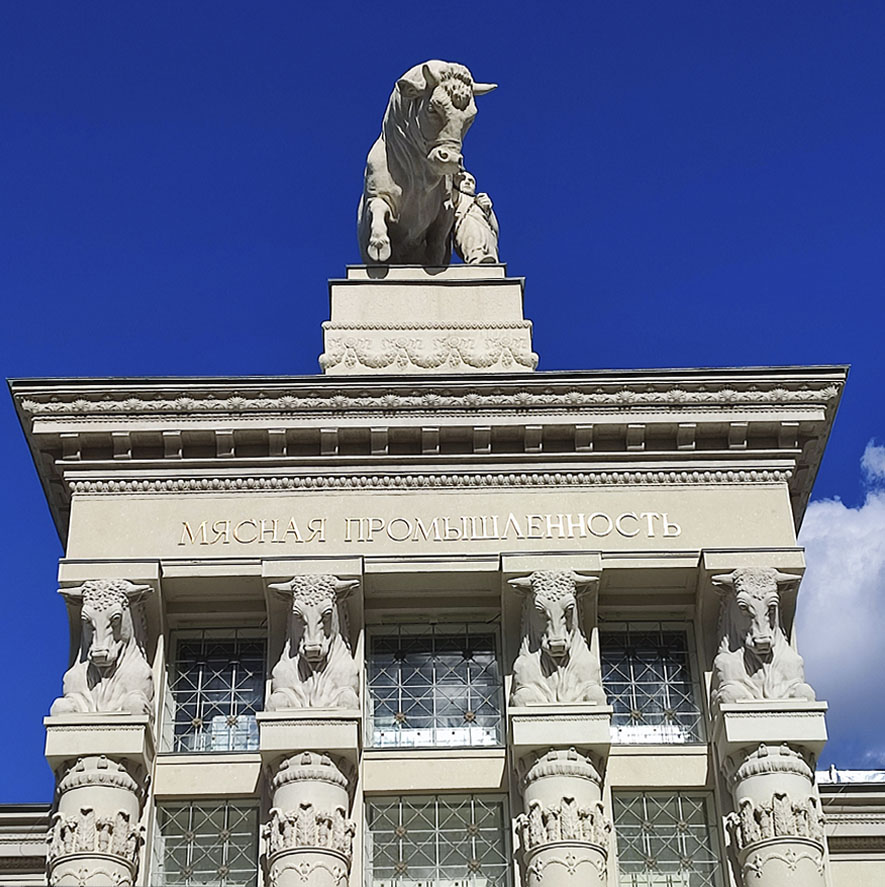

Лазерное сканирование и съёмка фасадов и кровли
Фасады и кровля павильона были отсняты с воздуха с помощью дрона, что позволило нам получить высокодетализированные ортофотопланы с разрешением 1 мм на пиксель. Лазерное сканирование с использованием Faro s150 обеспечило точную оцифровку каждого архитектурного элемента здания.
