Георгиевский собор в Юрьеве-Польском: фотограмметрия и оптимизация модели для реставрации
Создание и оптимизация web-модели памятника домонгольского зодчества по данным лазерного сканирования и фотосъёмки
Кратко о проекте
В 2018 году мастерская «Оцифровка Реальности» выполнила съёмку Георгиевского собора в Юрьеве-Польском с использованием лазерного сканера Faro M70, дрона Mavic 2 Pro и камеры Sony A7R IV. Итоговая web-модель объёмом 52 Мб создавалась для реставрационных целей и потребовала оптимизации исходных данных. В процессе применялись собственный софт Meshly и Reality Scan для увязки облака точек с фотографиями.
Паспорт проекта
- Объект
- Георгиевский собор в Юрьеве-Польском, белокаменный храм 1234 года
- Год съёмки
- 2018
- Оборудование
- лазерный сканер Faro M70, дрон Mavic 2 Pro, камера Sony A7R IV + 20mm объектив
- Исходная модель
- 1 500 000 000 полигонов
- Итоговая web-модель
- 52 Мб
- Цель модели
- реставрационные цели
- Программное обеспечение
- Meshly, Reality Scan
Задача и объект съёмки

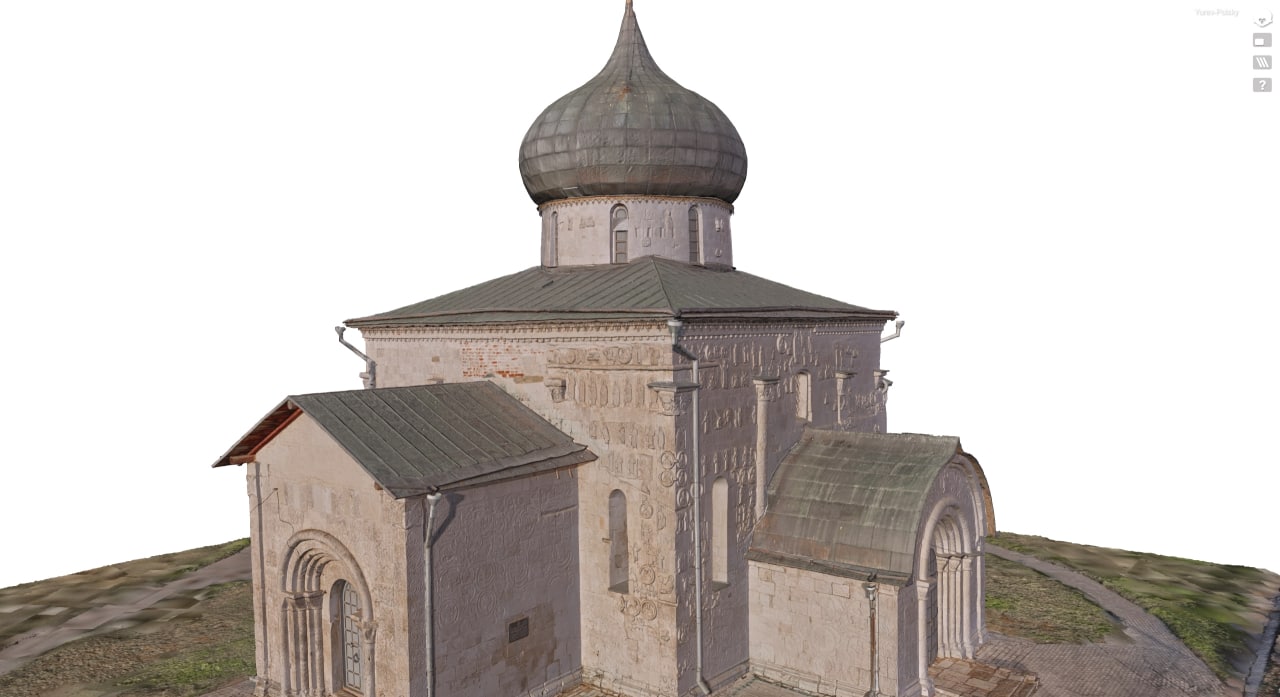

Георгиевский собор в Юрьеве-Польском — белокаменный храм, построенный в 1234 году. Итоговая web-модель собора создавалась для реставрационных целей. Задачей было собрать минимально возможную по объёму модель с сохранением деталей и текстуры. Проектная организация создаёт полноценный том архитектурных обмеров.

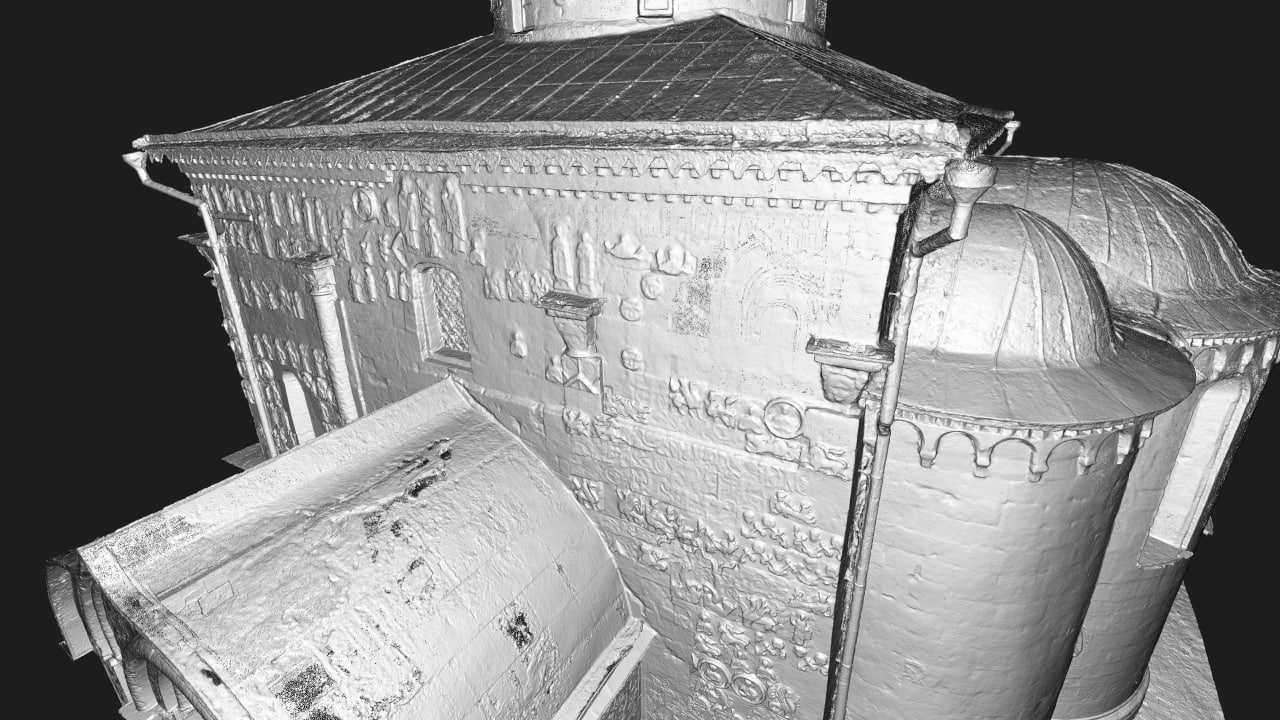

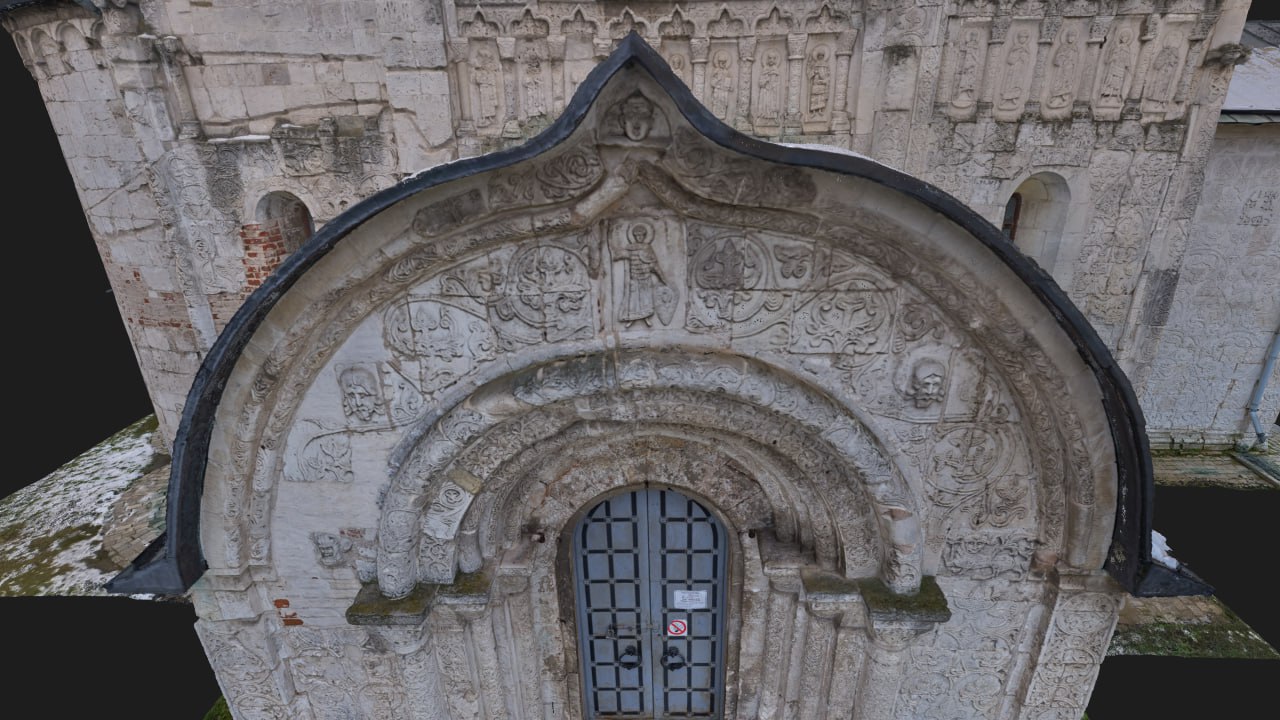

Сложность и выбор метода
Это последний домонгольский храм Северо-Восточной Руси. В 60-е годы XV века здание собора разрушилось почти до основания. Причиной разрушения был тяжёлый постамент, на котором покоились барабан и глава. После разрушения от собора мало что осталось, многие камни раскололись. Василий Дмитриевич Ермолин, талантливый московский строитель, приехал в Юрьев в 1471 году и восстановил собор, не вложив в кладку ни одного нового камня. Для фотосъёмки использовались лазерный сканер faro m70, дрон mavic 2 pro и камера sony a7rm4 с 20mm объективом.

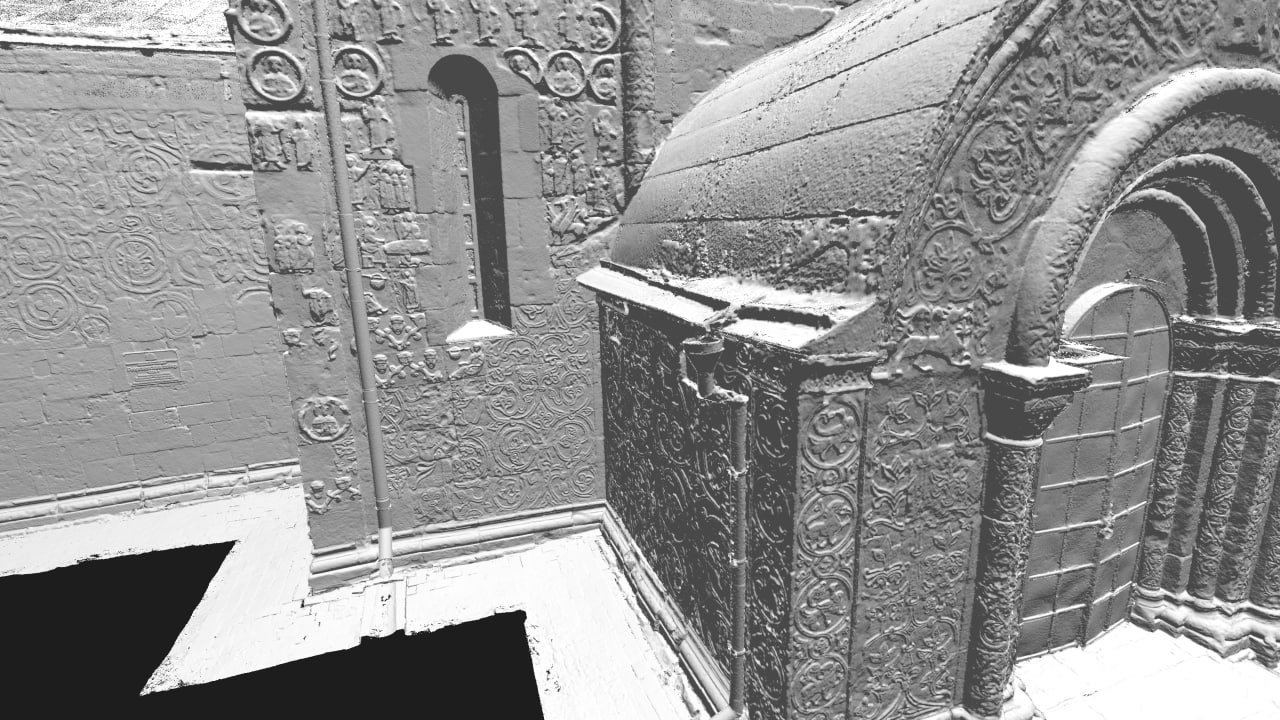

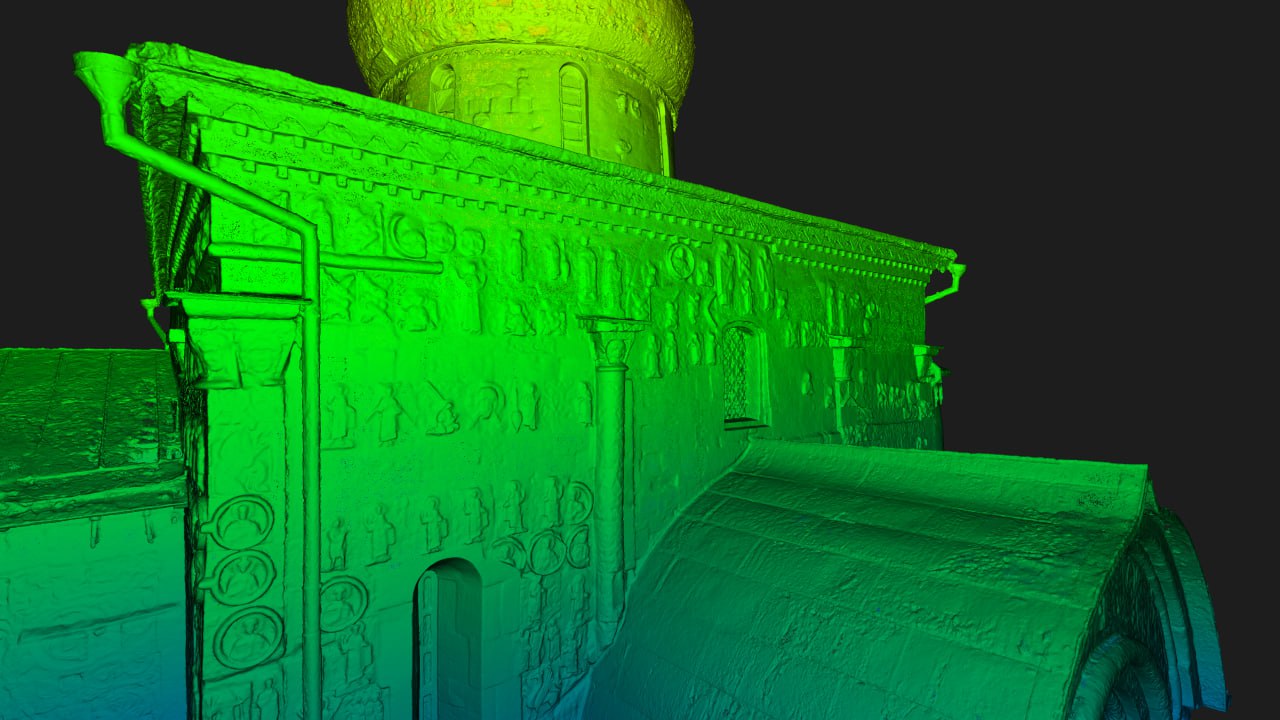

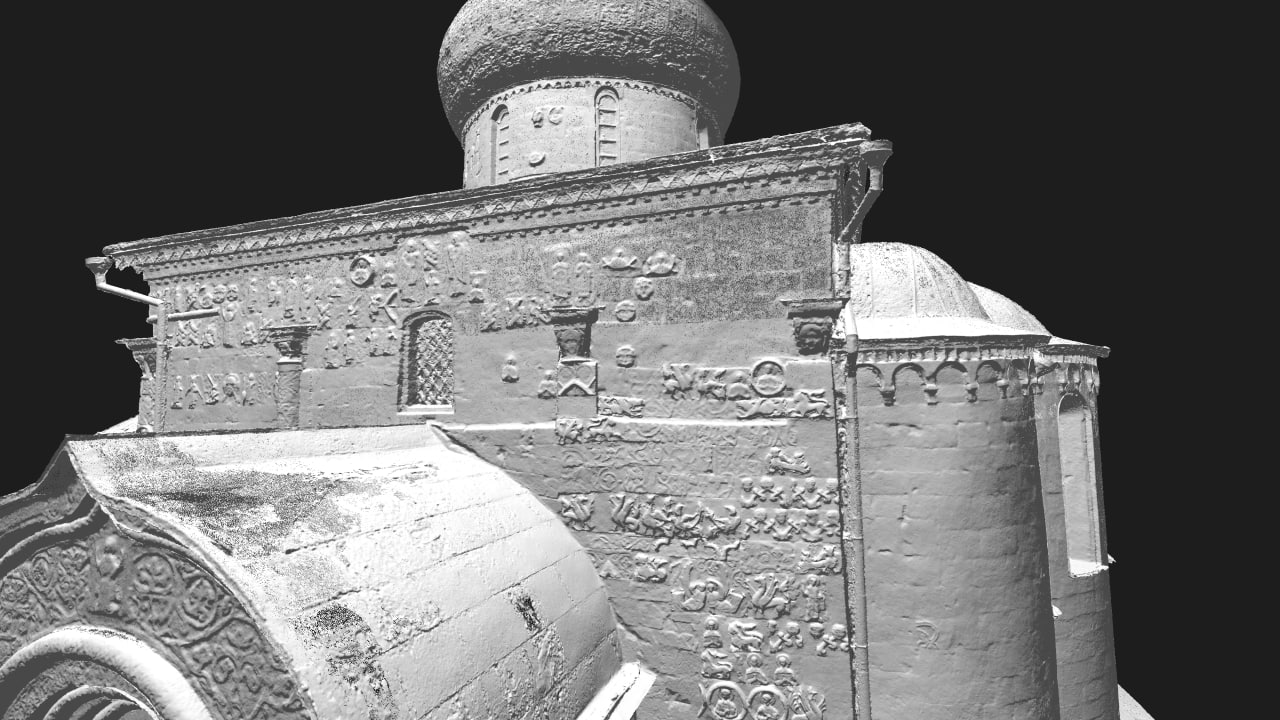

Полевая работа
Для фотосъёмки использовались лазерный сканер faro m70, дрон mavic 2 pro и камера sony a7rm4 с 20mm объективом. Объекты здания лучше снимать в пасмурную погоду с равномерным светом. Больше фотографий и больше ракурсов. Не так важно разрешение фото как резкость и баланс света и тени.
Обработка данных

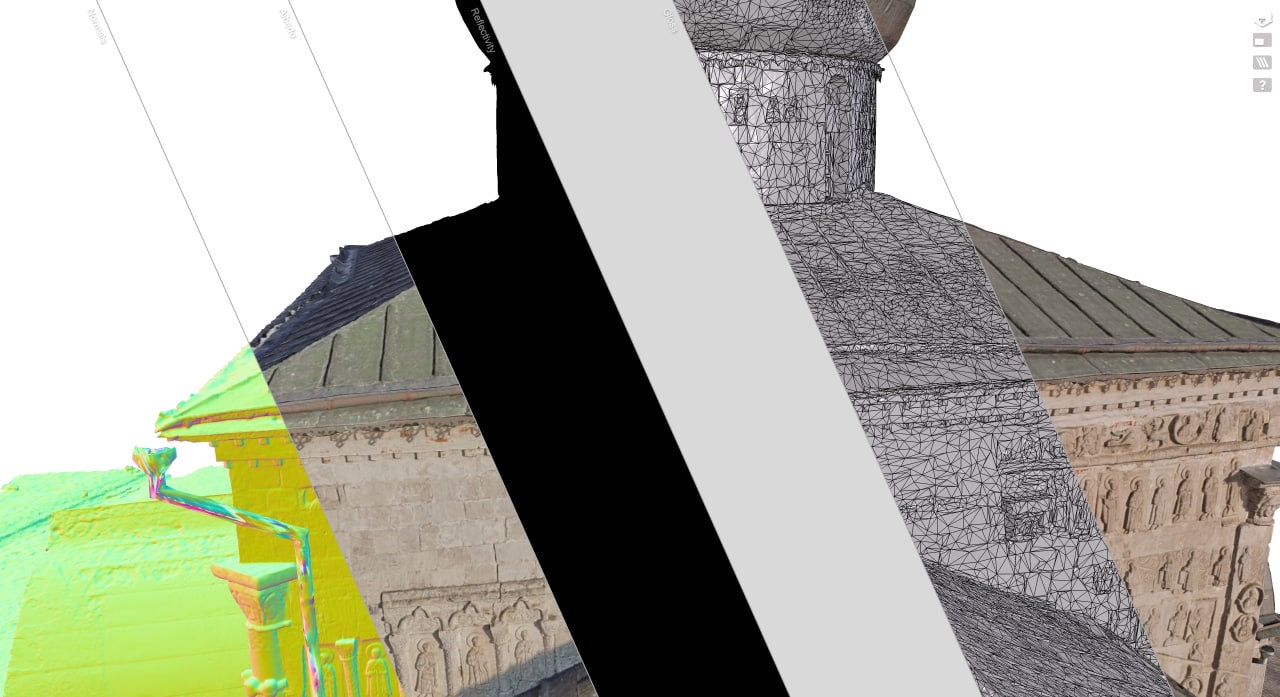

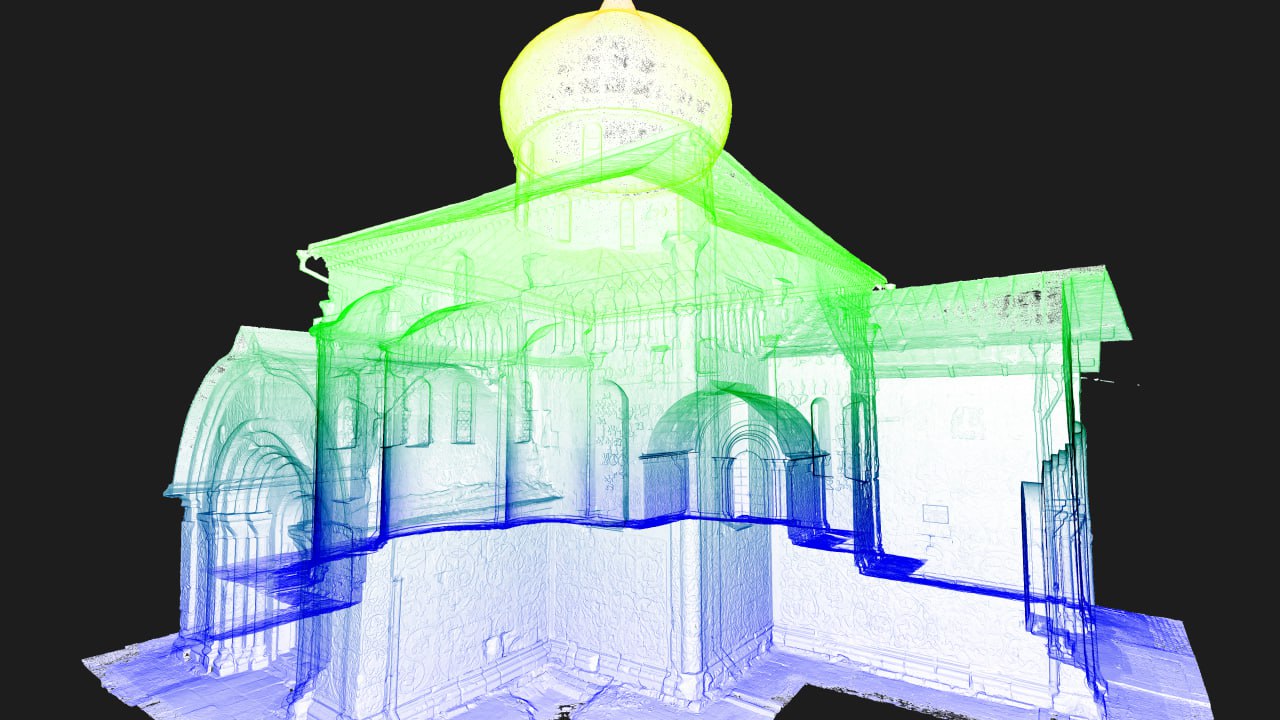

Reality scan использовалась для увязки облака точек со сканера с фотографиями. Собственный софт meshly для работы с моделями использовался для оптимизации моделей и для построения ортофотопланов.
Контроль качества и оптимизация

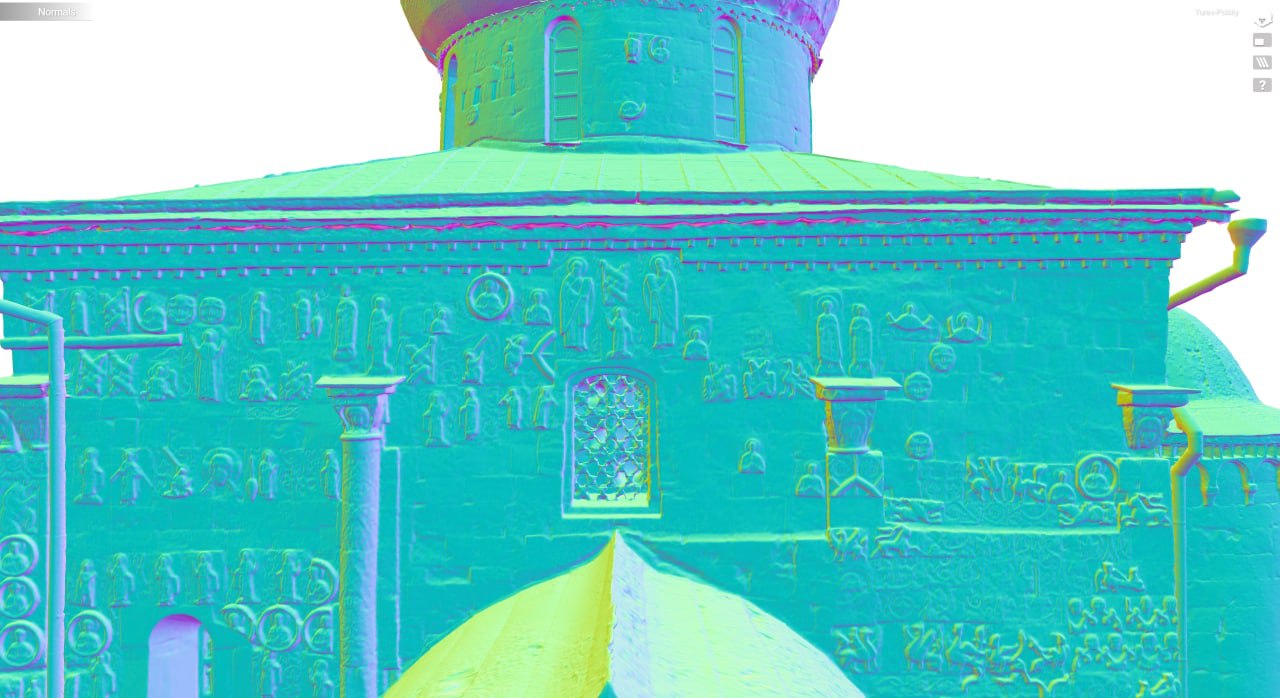

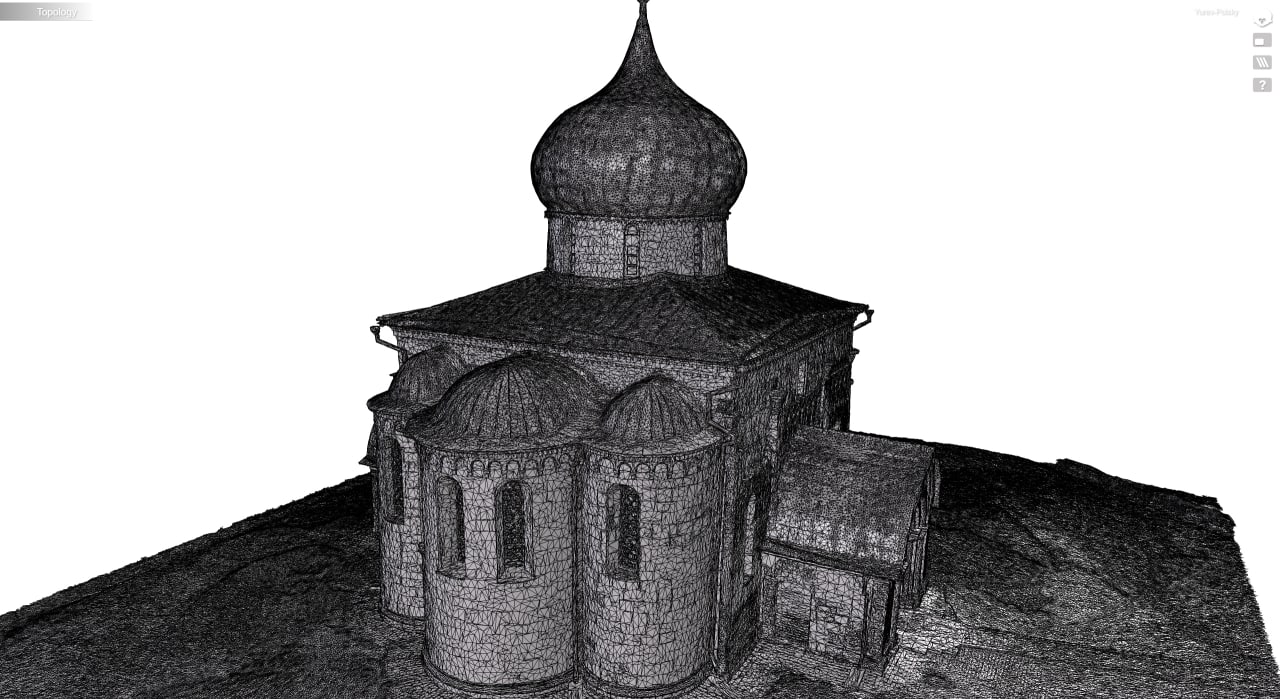

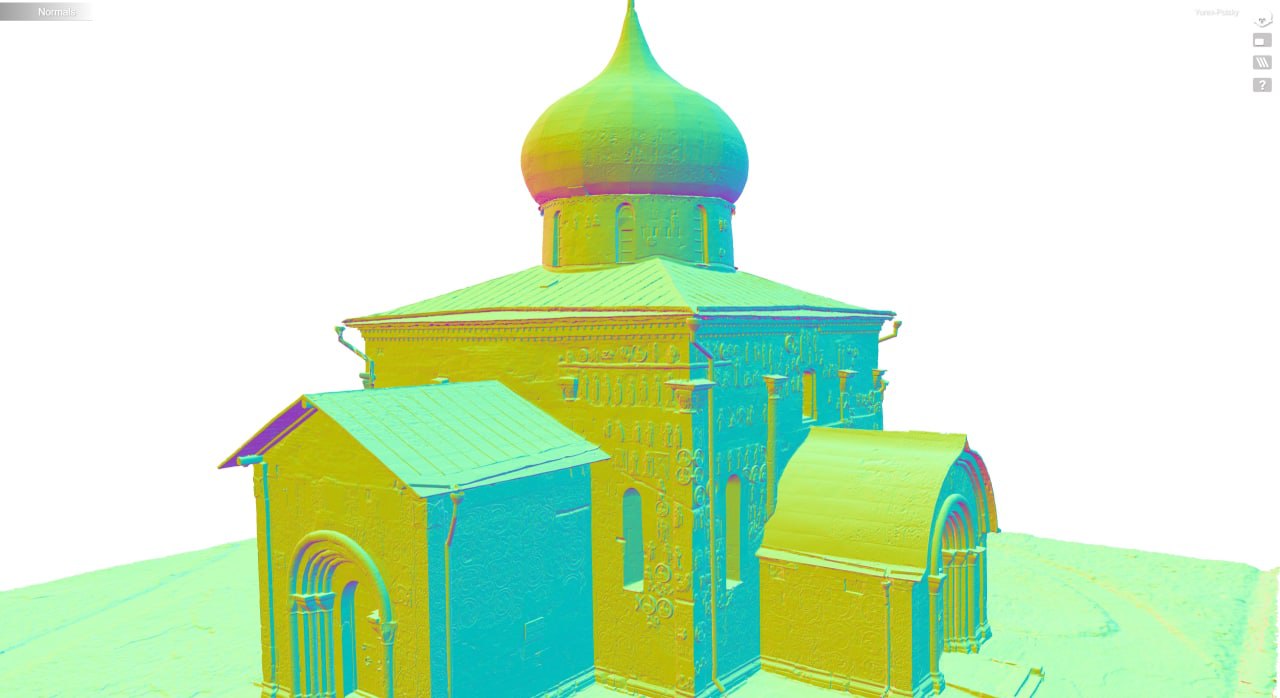

Задачей было собрать минимально возможную по объёму модель с сохранением деталей и текстуры. Разрешение текстуры пришлось сильно урезать. Изначальная модель Георгиевского собора содержит 1 500 000 000 полигонов. Объём web-модели Георгиевского собора составляет 52 Мб.
Измеримый результат
Объём web-модели Георгиевского собора составляет 52 Мб. Видео модели Георгиевского собора выполнено в 4К. Проектная организация создаёт полноценный том архитектурных обмеров.
Выводы
Итоговая web-модель собора создавалась для реставрационных целей. Проектная организация создаёт полноценный том архитектурных обмеров. Модель Георгиевского собора создана в 2018 году по фотоскану.
