Палаты Волковых-Юсуповых — 3D-оцифровка для реставрации
г. Москва, Большой Харитоньевский переулок, 2021 г.
Кратко о проекте
В 2021 году мастерская выполнила 3D-оцифровку Палат Волковых-Юсуповых в Москве для компании МНРХУ. За 377 сканерных станций и 27 000 фотографий получено облако точек всех поверхностей и ортофотопланы фасадов с кровлей. Проект стал одной из первых крупных реставрационных оцифровок в практике мастерской и дал понимание, как организовывать съёмку памятников в центре города.
Технические данные
- Сканерных станций
- 275
- Фотографий
- 12 000
- Сканер
- FARO Focus M70
- Камера
- Sony A7RM4
- Дрон
- DJI Mavic 2 Pro
- Обработка
- Agisoft Metashape
- Объём данных
- 300 гб - сканы 300 гб - фото
Паспорт проекта
- Адрес
- Москва, Большой Харитоньевский пер., 21, стр. 4
- Объект
- Палаты Волковых-Юсуповых
- Заказчик
- Компания МНРХУ
- Тип проекта
- Первая крупная оцифровка ОКН в мастерской
Задача
Целью работы для компании МНРХУ стало создание облака точек и ортофотопланов Палат Волковых-Юсуповых в Большом Харитоньевском переулке для проекта реставрации. Этот объект стал одним из первых крупных проектов по оцифровке объектов культурного наследия такого масштаба.
Историческая справка
Князья Юсуповы владели этим домом с 1727 по 1917 годы, а в 1891 году здание унаследовала княгиня Зинаида Николаевна Юсупова. Дворянский род Юсуповых ведёт начало с XVI века от хана Ногайской Орды Юсуфа-мурзы. Его сыновья, Иль-мурза и Ибрагим, основали две ветви рода. В 1565 году по повелению отца они отправились в Москву, где царь Федор Иоаннович передал им во владение город Романов. Позже потомки приняли православие, получив фамилию Юсупово-Княжево, а к концу XVIII века стали именоваться Юсуповыми. Среди выдающихся представителей рода был Григорий Юсупов, сподвижник Петра I и генерал-аншеф, участвовавший в Полтавской битве и Северной войне. Его сын Борис Юсупов стал московским губернатором и возглавил Сухопутный шляхетский корпус. Младший сын Бориса, Николай Юсупов, был известным меценатом и ценителем искусства. Он возглавлял Эрмитаж в 1797 году, был директором Императорских театров, членом Государственного совета и министром Департамента уделов. С его собрания началась фамильная коллекция, включавшая работы Рембрандта, Корреджо и Франсуа Буше.
Обработка
Для обработки данных использовали программное обеспечение Agisoft Metashape. Суммарный объём информации составил 600 ГБ, из которых 300 ГБ пришлось на лазерные сканы и 300 ГБ на фотографии. На этом этапе наземные сканы сводились с данными фотограмметрии в единое облако точек.
Результат

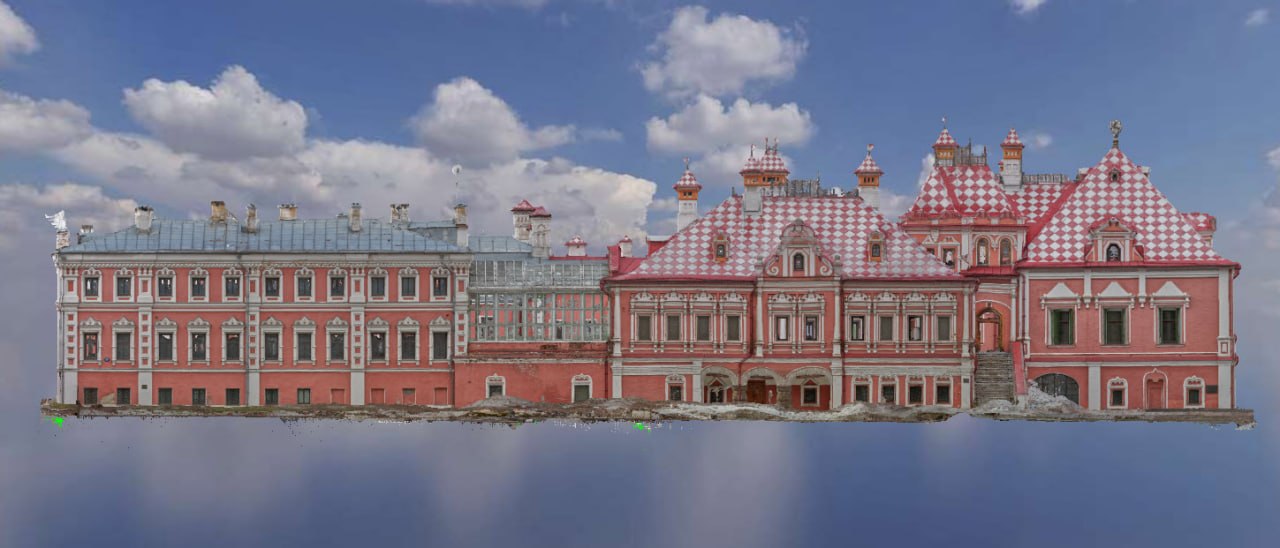

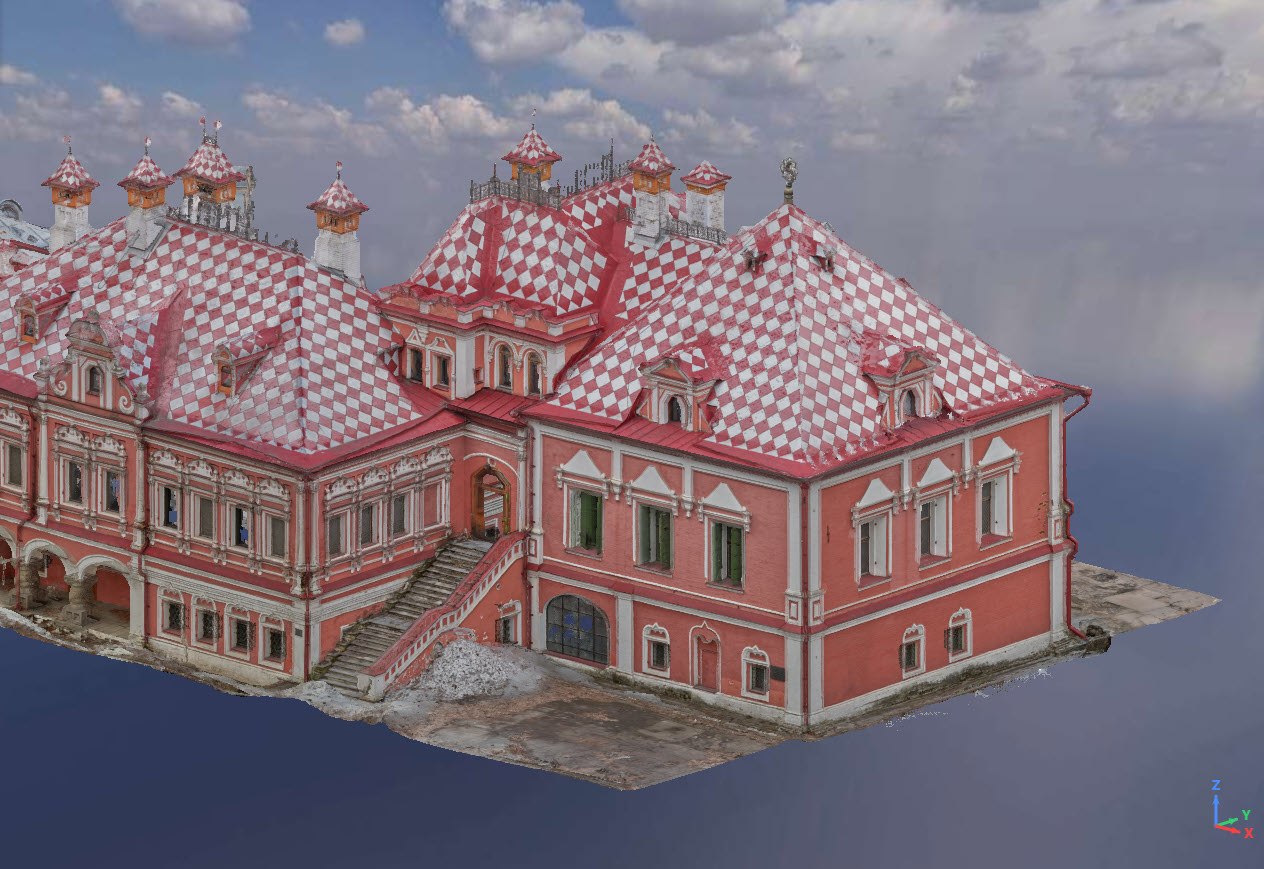

Итогом работы стали облака точек внутренних помещений и наружных стен, а также ортофотопланы кровли и фасадов.
Выводы

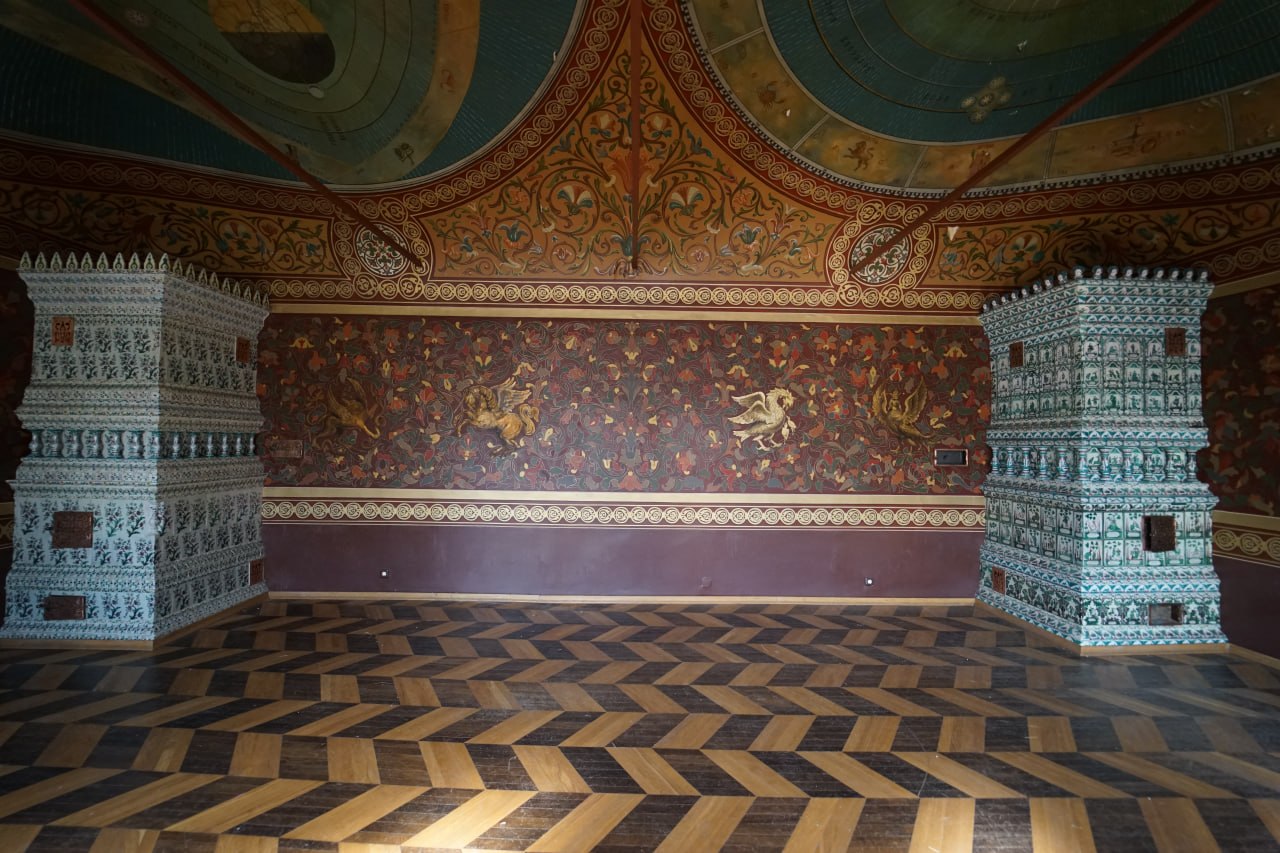

Опыт показал, что собирать максимум данных нужно в один день, чтобы не рисковать из-за смены освещения, снега или осадков. Объект оказался одним из самых красивых в нашей практике. Из-за нехватки времени не удалось зафиксировать всё убранство и множество печей, поэтому теперь я оцифровываю все печи на объектах без разбору, независимо от требований заказчика.
